Automatski kotlovi
na biomasu
SMART 350 kW

• Potpuno automatski, ekološki kotlovi sa odličnim performansama • Fleksibilno tehničko rešenje • Različite vrste goriva • Ekonomski i ekološki • 9 vrsta kotlova • Efikasnost 96% • Podešavanja izlazne snage 30-100 % • Lambda sonda • Opcija sa keramičkim gorionikom • Opcija sa vibrirajućom pločom gorionika • Minimalni zahtevi za održavanje i servis • Regulacija grejnih krugova • Kaskadna instalaciona rešenja • Daljinska kontrola i upravljanje preko mobilnog telefona i interneta • Mobilna rešenja u kontejneru • Specijalna oprema za kotlove

rozcestnik-kotle-1

rozcestnik-kotle-2

Opis:

1.   Razdelni poklopac između
      ulaznog kanala i spremnika goriva
2.   Spremnik goriva
3.   Senzor nivoa goriva
4.   Pokretni pod spremnika goriva
5.   Puž za transport goriva
6.   Primarni ventilator
7.   Sekundarni ventilator
8.   Prsten primarnog gorionika
9.   Rešetka / Vibrirajuća ploča
10. Donji / gornji prsten gorionika
11. Vatrostalna keramika
12. Upravljačka jedinica Siemens
13. Poklopac upravljačke jedinice
      sa displejem
14. Oprema
     – Pištolj za paljenje
     – Mehanizam za hitno gašenje
     – Bezbednosni senzor toplote
15. Zaštitni poklopac izmenjivača
16. Izmenjivač toplote sa turbolatorima
17. Posuda za pepeo ognjišta
18. Posuda za pepeo izmenjivača
      – Opciono
19. Produžetak dimnjaka

20. Osigurači
21. Glavni prekidač
22. Mala servisna vrata
23. Velika servisna vrata
24. Rešetka / Vibrirajuća ploča
25. Kanal primarnog vazduha
26. Puž za izbacivanje pepela
27. Donja izolacija
28. Donja izolacija izmenjivača
29. Puž za izbacivanje pepela iz
izmenjivača – opciono
30. Turbulatori
31. Lambda sonda
32. Dvostruka izolacija kotla
33. Pogonski motor turbulatora

Moguće primene SMART kotlova:

• Stambene zgrade
• Višenamenski objekti
• Sportski kompleksi
• Proizvodni pogoni, industrijski objekti i skladišni prostor
• Opštinske zgrade
• Hoteli / Moteli / Wellness centri / Bazeni / Sportske arene
• Škole, bolnice, policija i vojni kompleksi
• Gradske četvrti

Novi elementi

• Keramički gorionik

• Vibrirajuća ploča gorionika

DIMENZIJE I TEŽINE KOTLOVA SMART 300–500 kW

A	B	C	D	E	F	G	H	CH
2940	2020	2600	940	1995	1560	1790	750	655

TĚŽINA
Ognjište 300–500 kW	1 550 kg	Ukupna težina
Izmenjivač 350 kW	1 600 kg	3 150 kg

Leva varijanta kotla

Desna varijanta kotla

1. Izlaz vode DN100/PN6

2. Ulaz vode DN100/PN6

3. Ulazno / izlazni ventil vode ognjišta 3/4“

4. Ulazno / izlazni ventil vode izmenjivača toplote 3/4“

5. Prečnik dimnjaka 300 mm

5* Opcija za ograničene prostore

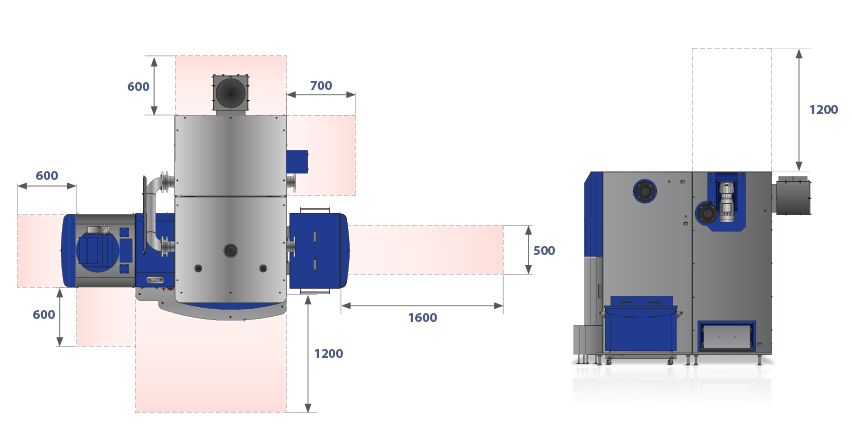

SERVISNE ZONE KOTLOVA 300–500 kW

KARAKTERISTIKE SMART KOTLOVA
Tehnički podaci kotla
Oznaka		350
Nominalna snaga Ns	kW	350
Delimična snaga Ds	kW	90
Efikasnost kotla pri Ns	%	>95
Klasa kotla		5
Klasa kotla
Zapremina vode	l	740
Prečnik priključka za vodu	„	4
Prečnik priključka za vodu	DN	100
Hidraulični gubici pri temperaturnom gradientu od 20°	mbar	102
Temperatura kotla	°C	60–90°
Minimalna temperatura povratne vode	°C	55
Maksimalni radni pritisak	bar	3,5
Probni pritisak	bar	6,5
Temperatura ognjište	°C	900–1100
Pritisak u ognjištu	mbar	-0,04
Potreban protok vazduha u dimnjaku	mbar	0,2
Potreba za veštačkim protokom vazduha u dimnjaku		Da
Temperatura dimnih gasova pri NS	°C	99,3
Temperatura dimnih gasova pri Ds	°C	62,1
Prečnik cevi dimnjaka	mm	300
Prečnik dimnjaka	mm	350
Klasifikacija goriva prema normi EN 14961
Drveni pelet – C1	Testirano gorivo	D6, M10, A1,5, DU90,0
Drvena sečka – B1	Testirano gorivo	P45, M30, A3.0
Električne instalacije
Električni priključak		3+N+PE 50Hz 230/400V TN-C-S
Motor transportera goriva	W	550
Motor puža	W	550
Motor čistača izmenjivača (i)	W	2 x 550
Motor za uklanjanje pepela	W	550
Ventilator primarnog vazduha	W	66
Ventilator sekundarnog vazduha 1	W	170
Ventilator sekundarnog vazduha 2	W	170
Izduvni ventilator dimnjaka	W	1100
Električno paljenje	W	1600
Mehanizam razdelnog poklopca	W	6,5
Ukupno	W	4762,5

		SMART 350
AUTOMATIC BIOMASS BOILERS SMART 350		Drveni pelet		Drvena sečka
AUTOMATIC BIOMASS BOILERS SMART 350		Nominalna Vrednost	Minimalna Vrednost	Nominalna Vrednost	Minimalna Vrednost
Izmerene vrednosti
Nominalni toplotni kapacitet	kW	350	350	350	350
Temperatura dimnih gasova	°C	93,8	63,1	99,3	62,9
Potrošnja goriva	kg/h	78,90	18,50	86,90	20,80
Temperatura ulazne vode	°C	58,4	60,6	59,3	57,7
Temperatura izlazne vode	°C	75,5	76,1	75,0	74,5
Temperatura vode za hlađenje	°C	9,5	10,7	9,6	11,0
Protok vode za hlađenje	m³/h	17,272	4,492	19,438	4,428
Protok dimnjaka	Pa	151,0	25,0	150,0	25,0
Temperatura okoline	°C	26,0	23,0	27,0	24,0
Relativna vlažnost vazduha	%	37,0	38,0	41,0	41,0
Atmosferski pritisak	kPa	99,20	99,30	99,07	99,22
Analiza dimnih gasova
Kiseonik O₂	%	7,59	10,37	7,17	11,20
Ugljen-dioksid CO₂	%	11,46	9,61	12,15	8,88
Ugljen-monoksid CO	ppm	82	133	101	173
Viši ugljovodonici OGC	ppm	6	5	3	6
Azotni oksidi NOx	ppm	74	61	93	56
Prašina	mg/m³	30	30	45	54
O2 = 10%
Ugljen-monoksid CO	mg/m³	87	182	101	246
Viši ugljovodonici OGC	mg/m³	3	3	2	4
Azotni oksidi NOx	mg/m³	124	129	153	128
Prašina	mg/m³	24	32	25	48
Pomoćne vrednosti sagorevanja (čvrsta goriva)
Maseni protok gasova	kg/sec	0,236	0,064	0,224	0,070
Stehiometrijska vrednost kiseonik	m³/kg	0,958	0,957	0,832	0,830
Stehiometrijska vrednost vazduha	m³/kg	4,560	4,558	3,962	3,951
Stehiometrijski volumen suvih dimnih gasova	m³/kg	4,449	4,447	3,882	3,872
Stehiometrijski vazduh		1,56	1,99	1,51	2,19
Volumen suvih dimnih gasova	m³/kg	7,388	8,843	6,191	8,481
Volumen H₂O u vazduha za sagorevanje	m³/kg	0,087	0,098	0,089	0,174
Volumen H₂O u dimnim gasovima	m³/kg	0,942	0,953	0,935	0,953
Maksimalna količina CO₂	%	19,01	19,01	19,40	19,40
Izračunate vrednosti toplote
Gubici toplote preko dimnih gasova (dimnjak)	%	4,7	3,3	4,7	3,3
Gubici gasa zbog nesagorevanja	%	0,0	0,1	0,0	0,1
Gubici zbog mehaničkog nesagorevanja	%	0,0	0,1	0,3	0,6
Gubici zbog prenosa toplote u okolinu	%	0,6	1,4	0,5	1,2
Ukupni gubici	%	5,3	4,9	5,4	5,1
Efikasnost – indirektna metoda	%	94,7	95,1	94,6	95,0
Toplotna snaga	kW	363,0	85,2	371,4	89,0
Toplotni kapacitet	kW	345,8	81,4	354,5	85,2
Nesigurnost pri određivanju toplotnog kapaciteta	% +/-	14,5	3,4	14,9	3,6
Efikasnost – direktna metoda	%	95,3	95,5	95,4	95,7
Kapacitet / nominalna snaga	%	98,8	23,3	101,6	24,7
