Automatski kotlovi
na biomasu
SMART 250 kW

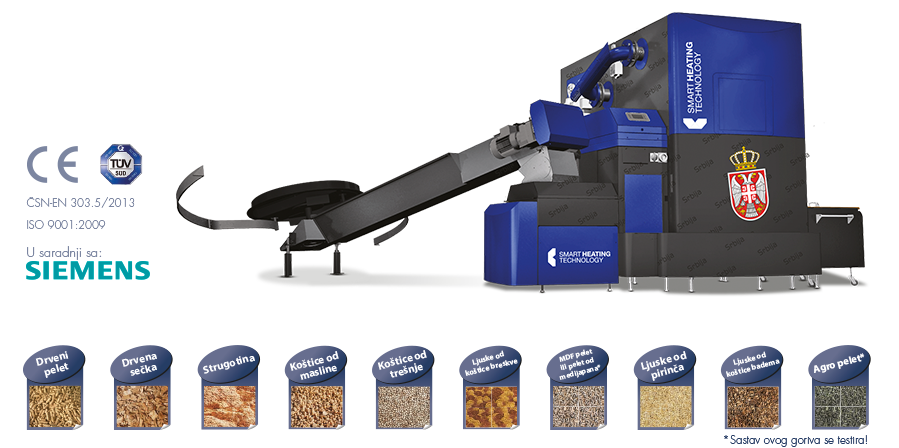

• Potpuno automatski, ekološki kotlovi sa odličnim performansama • Fleksibilno tehničko rešenje • Različite vrste goriva • Ekonomski i ekološki • 9 vrsta kotlova • Efikasnost 96% • Podešavanja izlazne snage 30-100 % • Lambda sonda • Opcija sa keramičkim gorionikom • Opcija sa vibrirajućom pločom gorionika • Minimalni zahtevi za održavanje i servis • Regulacija grejnih krugova • Kaskadna instalaciona rešenja • Daljinska kontrola i upravljanje preko mobilnog telefona i interneta • Mobilna rešenja u kontejneru • Specijalna oprema za kotlove

  rozcestnik-kotle-1

rozcestnik-kotle-2



Opis:

1.   Razdelni poklopac između
      ulaznog kanala i spremnika goriva

2.   Spremnik goriva
3.   Senzor nivoa goriva
4.   Pokretni pod spremnika goriva
5.   Puž za transport goriva
6.   Primarni ventilator
7.   Sekundarni ventilator
8.   Prsten primarnog gorionika
9.   Rešetka / Vibrirajuća ploča
10. Donji / gornji prsten gorionika
11. Vatrostalna keramika
12. Upravljačka jedinica Siemens
13. Poklopac upravljačke jedinice
      sa displejem

14. Oprema
     – Pištolj za paljenje
     – Mehanizam za hitno gašenje
     – Bezbednosni senzor toplote
15. Zaštitni poklopac izmenjivača
16. Izmenjivač toplote sa turbolatorima
17. Posuda za pepeo ognjišta
18. Posuda za pepeo izmenjivača
      – Opciono

19. Produžetak dimnjaka

20. Osigurači
21. Glavni prekidač
22. Mala servisna vrata
23. Velika servisna vrata
24. Rešetka / Vibrirajuća ploča
25. Kanal primarnog vazduha
26. Puž za izbacivanje pepela
27. Donja izolacija
28. Donja izolacija izmenjivača
29. Puž za izbacivanje pepela iz
      izmenjivača – opciono

30. Turbulatori
31. Lambda sonda
32. Dvostruka izolacija kotla
33. Pogonski motor turbulatora

Moguće primene SMART kotlova:

Stambene zgrade
Višenamenski objekti
Sportski kompleksi
Proizvodni pogoni, industrijski objekti i skladišni prostor
Opštinske zgrade
Hoteli / Moteli / Wellness centri / Bazeni / Sportske arene
Škole, bolnice, policija i vojni kompleksi
Gradske četvrti



Novi elementi

  • Keramički gorionik





   Vibrirajuća ploča gorionika

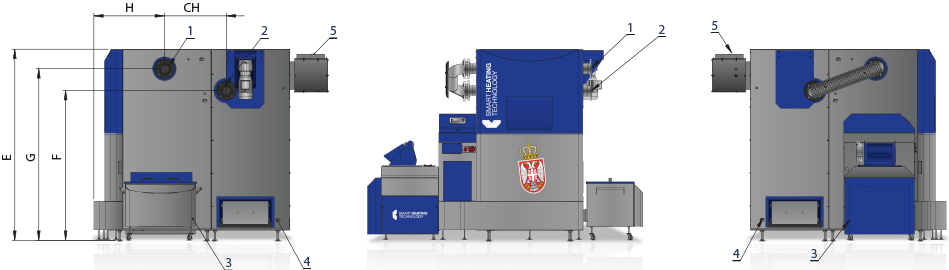

DIMENZIJE I TEŽINE KOTLOVA SMART 150–250 kW



A B C D E F G H CH
2825 2110 2520 940 1820 1345 1570 715 600




TEŽINE
Ognjište 150–250 kW  1 210 kg Ukupna težina
Izmenjivač 250 kW  1 300 kg 2 510 kg

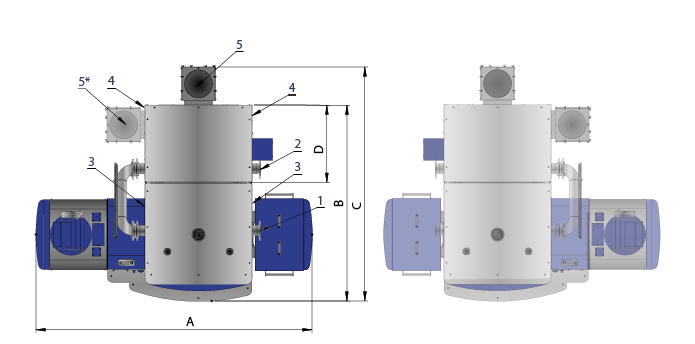

    Leva varijanta kotla Desna varijanta kotla



1. Izlaz vode DN80/PN6

2. Ulaz vode DN80/PN6

3. Ulazno / izlazni ventil vode ognjišta 3/4“

4. Ulazno / izlazni ventil vode izmenjivača toplote 3/4“

5. Prečnik dimnjaka 220 mm

5* Opcija za ograničene prostore

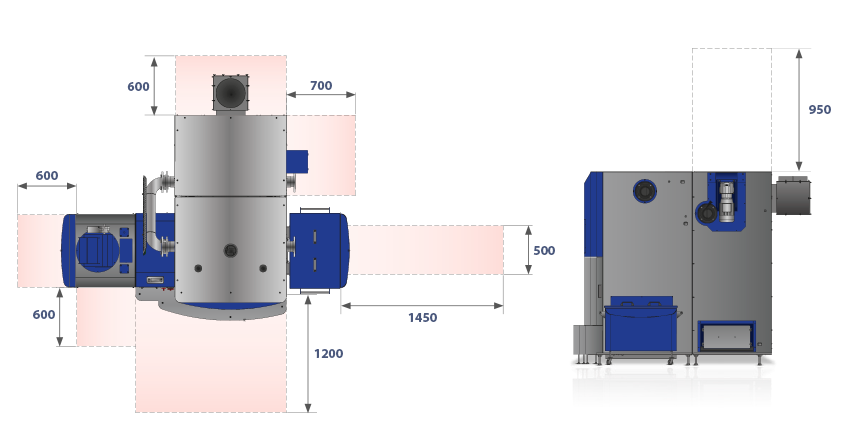

SERVISNE ZONE KOTLOVA 150–500 kW



KARAKTERISTIKE SMART KOTLOVA
Tehnički podaci kotla
Oznaka   250
Nominalna snaga Ns kW 250
Delimična snaga Ds kW  65
Efikasnost kotla pri Ns  % >95
Klasa kotla    5
Voda
Zapremina vode l  500
Prečnik priključka za vodu  3
Prečnik priključka za vodu DN  80
Hidraulični gubici pri temperaturnom gradientu od 20°

mbar

 87

Temperatura kotla °C   60–90°
Minimalna temperatura povratne vode °C  55
Maksimalni radni pritisak bar 3,5
Probni pritisak bar 6,5
Temperatura ognjište °C  900–1100
Pritisak u ognjištu  mbar -0,04
Potreban protok vazduha u dimnjaku  mbar 0,2
Potreba za veštačkim protokom vazduha u dimnjaku   Da
Temperatura dimnih gasova pri NS °C 96,6
Temperatura dimnih gasova pri Ds °C 63,1
Prečnik cevi dimnjaka mm 220
Prečnik dimnjaka mm 250
Klasifikacija goriva prema normi EN 14961
Drveni pelet – C1 Testirano gorivo D6, M10, A1,5, DU90,0
Drvena sečka – B1  P45, M30, A3.0
Električne instalacije
Električni priključak   3+N+PE 50Hz 230/400V TN-C-S
Motor transportera goriva W 550
Motor puža W 550
Motor čistača izmenjivača (i) W 550
Motor za uklanjanje pepela W 550
Ventilator primarnog vazduha W 66
Ventilator sekundarnog vazduha 1 W 66
Ventilator sekundarnog vazduha 2 W 66
Izduvni ventilator dimnjaka W 300
Električno paljenje W 1600
Mehanizam razdelnog poklopca   W 6,5
Ukupno W  4304,5



    SMART 250
AUTOMATSKI KOTLOVI NA BIOMASU SMART 250 Drveni pelet Drvena sečka
Nominalna Vrednost Minimalna Vrednost Nominalna Vrednost Minimalna Vrednost
Izmerene vrednosti
Nominalni toplotni kapacitet kW 250 250 250 250
Temperatura dimnih gasova °C 100,4 66,9 98,6 63,1
Potrošnja goriva kg/h 56,90 14,20 62,70 15,60
Temperatura ulazne vode °C 57,9 62,4 59,4 59,1
Temperatura izlazne vode °C 75,7 78,9 76,1 76,4
Temperatura vode za hlađenje  °C 9,6 11,1  9,6 11,0
Protok vode za hlađenje m3/h 12,400 3,300 13,600 3,130
Protok dimnjaka Pa 128,0 28,0 128,0 28,0
Temperatura okoline °C 24,3 23,1 25,7 23,3
Relativna vlažnost vazduha % 43,7 44,0 44,1 43,9
Atmosferski pritisak kPa 99,21 99,30 99,10 99,30
Analiza dimnih gasova
Kiseonik O2 % 7,45 11,77 7,43 11,59
Ugljen-dioksid CO2 % 11,56 8,51 12,10 8,53
Ugljen-monoksid CO ppm 55 162 75 169
Viši ugljovodonici OGC ppm 3 5 4 6
Azotni oksidi NOx ppm 80 52 86 50
Prašina mg/m3 33 26 34 41
O2 = 10%
Ugljen-monoksid CO  mg/m3 55 243 77 246
Viši ugljovodonici OGC  mg/m3 1 3 2 4
Azotni oksidi NOx  mg/m3 134 128 143 121
Prašina  mg/m3 26  31  28 48
Pomoćne vrednosti sagorevanja (čvrsta goriva)
Maseni protok gasova kg/s 0,167 0,055 0,160 0,055
Stehiometrijska vrednost kiseonik m3/kg 0,958 0,957 0,832 0,831
Stehiometrijska vrednost vazduha m3/kg  4,560 4,557 3,963 3,953
Stehiometrijski volumen suvih dimnih gasova m3/kg  4,449 4,446 3,883  3,874
Stehiometrijski vazduh   1,54 2,25 1,54 2,25
Volumen suvih dimnih gasova m3/kg  7,315 10,021 6,217 8,779
Volumen H2O u vazduha za sagorevanje m3/kg  0,095 0,133 0,091 0,172
Volumen H2O u dimnim gasovima m3/kg  0,949 0,988 0,937 0,959
Maksimalna količina CO2 % 19,01 19,00 19,37 19,40
Izračunate vrednosti toplote
Gubici toplote preko dimnih gasova (dimnjak) 5,2 4,0 4,7 3,5
Gubici gasa zbog nesagorevanja % 0,0 0,1 0,0 0,1
Gubici zbog mehaničkog nesagorevanja % 0,0 0,1 0,3 0,5
Gubici zbog prenosa toplote u okolinu % 0,7 1,6 0,7 1,6
Ukupni gubici 6,0 5,8 5,7 5,7
Efikasnost – indirektna metoda 94,0 94,2 94,3 94,3
Toplotna snaga kW  261,5 65,3 268,1 66,8
Toplotni kapacitet kW  248,8 62,2 255,4 63,7
Nesigurnost pri određivanju toplotnog kapaciteta % +/-  10,4 2,6 10,7 2,7
Efikasnost – direktna metoda % 95,0 95,0 95,3 95,4
Kapacitet / nominalna snaga % 99,5 24,9 102,0 25,5
