Calderas Automáticas de Biomasa
SMART 400 kW

 kotel_nove_paliva_esp

















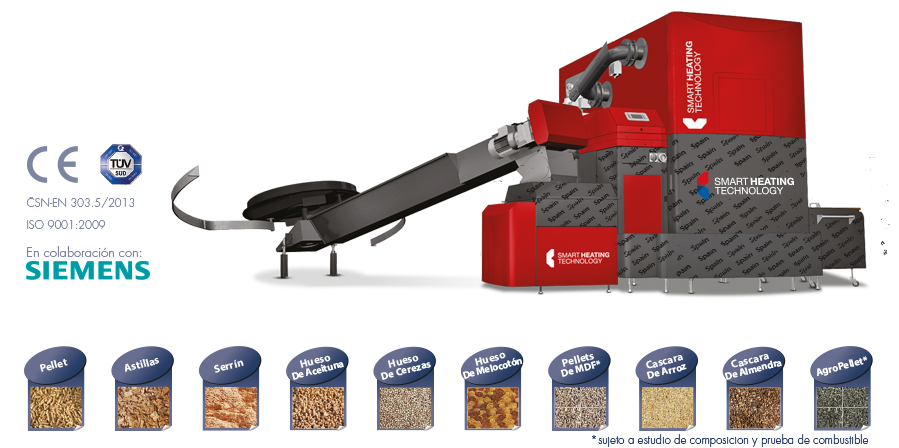

• Calderas completamente automáticas con características excelentes • Solución flexible técnica • Calderas poli combustible • Económica y ecológica • 9 potencias disponibles • Eficiencia 96 % • Ajuste de potencia de salida 30–100 % • Sonda Lambda • Opción de quemador refractario cerámico • Plato vibrador • Bajos requisitos de mantenimiento
• Regulación de los circuitos de calefacción • Instalación en cascada • Control por teléfono móvil • Control por Internet
• Contenedor móvil • Accesorios especiales de la caldera

  rozcestnik-kotle-1

rozcestnik-kotle-2



Descripción:

1.   Canal y tolva operacional
      Valvula de separación
2.  Tolva de combustible
3.   Sensor del nivel de combustible
4.   Mecanismo de movimiento del suelo
5.   Tornillo de alimentación
6.   Ventilador primario
7.   Ventiladores secundarios
8.   Anillo quemador primario
9.   Plato vibratorio
10. Anillo quemador superior/inferior
11. Quemador refractario primario
12. Unidad de control Siemens
13. Cubierta de la unidad de control con display
14. Accessorios
     – Encendedor
     – Mecanismo de extinción de emergencia
     – Sensores de temperatura de seguridad
15. Valvula servo drive del intercambiador
16. Intercambiador con tubuladores
17. Tolva de cenizas de la camara de combustión
18. Opción de tolva de cenizas del intercambiador
19. Caja de la chimenea





20. Fusibles
21. Interruptor principal
22. Puertas pequeñas de servicio
23. Puertas grandes de servicio
24. Plato vibratorio
25. Entrada de aire primario
26. Tornillo de cenizas
27. Aislante inferior
28. Aislante inferior del termo intercambiador
29. Opción de limpieza de cenizas del intercambiador
30. Tubuladores
31. Sensor lambda
32. Aislante doble de la caldera
33. Tubulador Drive Motor



Opciones de aplicación para las calderas Smart:

Edificio de apartamentos
Edificios multifuncionales
Centros Comerciales
Plantas de producción e instalaciones industriales e instalaciones
   de almacenamiento

Granjas de agricultura, acuacultura y horticultura
 Hoteles/Moteles/Centros Spa/Piscinas/De deporte
Edificios municipales
• Colegios, Hospitales, Complejo de la Policia y Armada
Distritos de la ciudad



Nuevo diseño:

  • Quemador ceramico







  • Plato quemador vibrador





DIMENSIONES Y PESOS DE LA TECNOLOGÍA 300–500 kW



A B C D E F G H CH
2940 2320 2720 1060 1995 1560 1790 750 655




PESOS
Camara de combustión 300–500 kW  1 550 kg Peso total
Intercambiador 400 kW  1 700 kg 3 250 kg



1. Salida de agua DN100/PN6

2. Entrada de agua DN100/PN6

3. Válvula de llenado/vacío 3/4“ de la cámara de combustión

4. Válvula de llenado/vacío 3/4“ el intercambiador

5. Salida de humos avg. 300 mm

5* Opción con espacios limitados







ZONA DE SERVICIOS DE LA TECNOLOGIA 300–500 kW



DATOS DE OPERACIÓN DE LAS CALDERAS SMART
Datos técnicos de la caldera
Marcado   400
Energía nominal Pn  kW 400
Carga parcial (energía) Pp  kW 100
Eficiencia de la caldera en Pn  % >95
Clase de caldera   5
Agua
Volumen de agua  l 790
Diametro de la conexión de agua  «  4
Diametro de la conexión de agua DN  100
Caída de la presión hidraulica de la caldera en una caída de temperatura a 20° mbar   110
Temperatura de la caldera °C   60–90°
Temperatura minima del agua de retorno °C  55
Presión máxima operacional bar 3,5
Presión de prueba bar  6,5
Temperatura del horno °C  900–1100
Presión del horno  mbar  -0,04
Tiro requerido de la chimenea  mbar  0,2
Tiro forzado requerido
Temperatura de combustión a Pn °C 98,9
Temperatura de combustión °C 62,7
Diametro del conducto de gas de combustión mm 300
Diametro de la chimenea mm 350
Clasificación del combustible de acuerdo con la norma EN 14961
Pellets – C1 Probado
combustible
D6, M10, A1,5, DU90,0
Astilla – B1  P45, M30, A3.0
Instalación electrica
Conexión electrica   3+N+PE 50Hz 230/400V TN-C-S
Motor del sinfin W 550
Motor del sistema de alimentación W 550
Motor de la limpieza del intercambiador (s) W 2 x 550
Motor de la limpieza de cenizas W 550
Ventilador de aire primario W 66
Ventilador del aire secundario 1 W 170
Ventilador del aire secundario 1 W 170
Ventilador de la chimenea W 1100
Encendido electrico W 1600
Separation flap valve W 6,5
Total W 4762,5



    SMART 400
CALDERAS AUTOMÁTICAS BIOMASA SMART 400 Pellet Astilla
Indice Mínimo Indice Mínimo
Valores de medida
Capacidad de calor kW 400 400 400 400
Temperatura del producto de combustión °C 95,1 62,0 98,9 62,7
Consumo de combustible kg/h 90,70 20,60 98,30 22,90
Temperatura del agua entrante °C 60,2 61,1 59,7 57,9
Temperatura del agua saliente °C 77,8 76,5 75,4 74,1
Temperatura del agua de enfriamiento °C 9,4 10,4 9,6 11,0
Flujo del agua de enfriamiento m3/h 19,311 5,110 22,025 5,135
Tiro detrás de la caldera Pa 173,0 25,0 170,0 26,0
Temperaura del ambiente °C 27,0 24,0 28,0 24,0
Humedad del aire % 32,0 33,0 35,0 35,0
Presión barometrica kPa 99,10 99,30 99,05 99,15
Analisis del gas de combustión
Oxigeno O2 % 8,06 9,43 7,24 10,73
Dioxido de carbono CO2 % 11,26 10,10 11,95 9,31
Monoxido de carbono CO ppm 105 111 139 167
Hidrocarbono alto OGC ppm 9 3 2 6
Dioxido de nitrogeno Nox ppm 68 67 100 65
Polvo mg/m3 25 29 66 67
O2 = 10%
Monoxido de carbono CO  mg/m3 116 144 140 227
Hidrocarbono alto OGC  mg/m3 5 2 1 3
Dioxido de nitrogeno  Nox  mg/m3 118 130 164 139
Polvo  mg/m3 20  29 30 48
Auxiliary combustion values (solid fuels)
Gases del flujo de masa kg/s 0,276 0,068 0,257 0,074
Valor de oxigeno estequiometrico  m3/kg 0,958 0,957 0,832 0,830
Valor de aire estequiometrico m3/kg  4,560 4,559 3,961 3,951
Volumen estequiometrico de los productos secos de combustión m3/kg  4,449 4,447 3,882 3,872
Aire multiple estequiometrico   1,62 1,85 1,52 2,08
Volumen de los productos de combustión secos m3/kg  7,521 8,442 6,294 8,106
Volumen de H2O en el aire de combustión m3/kg  0,082 0,085 0,080 0,134
Volumen de H2O en los productos de combustión m3/kg  0,937 0,940 0,926 0,935
Volumen máximo CO2 % 19,01 19,01 19,37 19,36
Valores Calculados – Resumen calor
Perdida de calor de los productos de combustión chimenea) 4,8 3,0 4,7 3,2
Perdida de gas % 0,1 0,1 0,1 0,1
Pérdida de energía mecánica % 0,0 0,1 0,4 0,6
Pérdida de calor al ambiente % 0,5 1,1 0,5 0,9
Perdida total 5,3 4,2 5,4 4,6
Eficiencia – metodo indirecto 94,8 95,9 94,7 95,4
Entrada de calor kW  417,2 94,9 420,1 98,1
Capacidad de calor kW  398,0 91,0 401,8 94,0
Incertidumbre de determinada % +/-  16,7 3,8 16,9 4,0
Eficiencia – metodo directo % 95,4 95,9 95,6 95,8
Capacidad / valor de salida % 99,5 22,8 100,9 23,9
