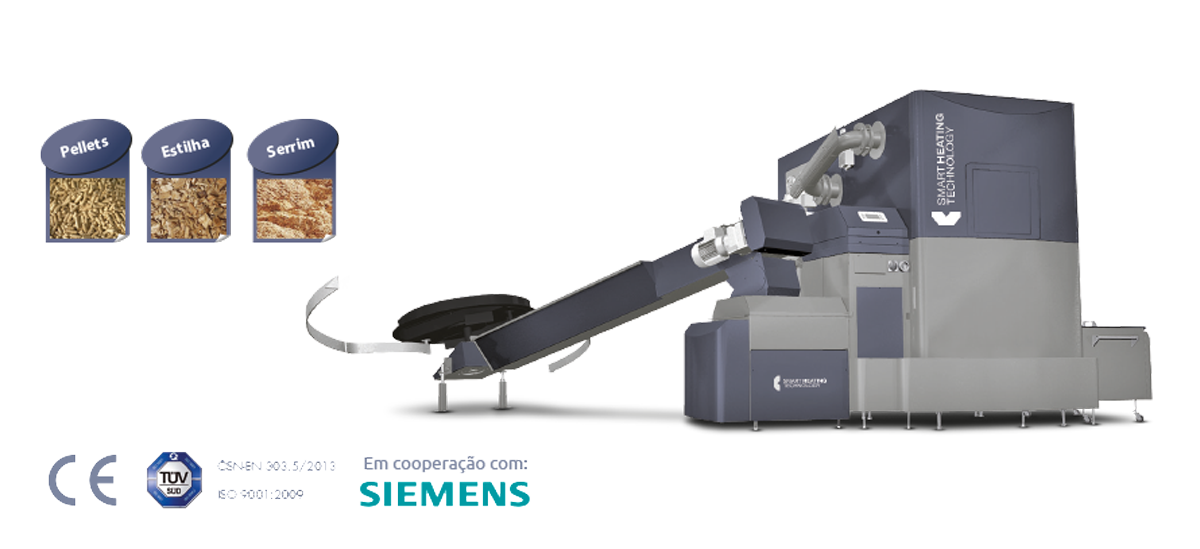

Caldeiras Automáticas a Biomassa
SMART 150 kW
















• Caldeiras completamente automáticas de elevada qualidade e robustez • Solução técnica
flexível • Vários combustíveis • Económica e ecológica • 9 potências disponíveis • 96 % de
rendimento • Modulação de potência de 30 % – 100 % • Sonda Lambda • Queimador cerâmico
opcional • Queimador com prato vibratório • Baixas necessidades de manutenção • Regulação dos
circuitos de aquecimento • Instalação em cascata • Controlo por telemóvel • Controlo por internet • Soluções em contentor móvel • Acessórios especiais







  rozcestnik-kotle-1













rozcestnik-kotle-2



Descrição:

1. Válvula de separação canal de alimentação/reservatório intermédio
2. Reservatório intermédio de combustível
3. Sensor de nível do combustível
4. Base móvel
5. Parafuso sem-fim de alimentação
6. Ventilador do ar primário
7. Ventilador do ar secundário
8. Anel primário do queimador (ar primário)
9. Prato vibratório
10. Anel superior e inferior do queimador (ar secundário)
11. Cerâmico refratário
12. Unidade de controlo Siemens
13. Compartimento da unidade de controlo com display
14. Acessórios:
– Dispositivo de acendimento
– Mecanismo de extinção de emergência
– Sensores de temperatura de segurança
15. Servomotor da válvula do permutador
16. Permutador de calor com turbuladores
17. Reservatório de cinzas da câmara
de combustão
18. Reservatório de cinzas do permutador
(opcional)
19. Caixa da chaminé



20. Fusíveis
21. Interruptor principal
22. Porta pequena de acesso
23. Porta grande de acesso
24. Mecanismo do prato vibratório
25. Canal do ar primário
26. Parafusos de extração da cinza
27. Isolamento inferior
28. Isolamento inferior de alta temperatura
(permutador)
29. Mecanismo de extração de cinzas do
permutador (opcional)
30. Turbuladores
31. Sonda Lambda
32. Duplo Isolamento da caldeira
33. Motor de acionamento dos turbuladores



Caldeiras SMART – exemplos de aplicação:

Edifícios Habitacionais
Edifícios Multifuncionais
Centros Comerciais
Unidades de Produção e Naves Industriais
 Explorações Agrícolas e Hortícolas
Hotéis, Motéis, Centros de SPA, Piscinas e Complexos
Desportivos
• Edifícios Municipais
Escolas, Hospitais e Quartéis
• Bairros



 Novo design

  • Queimador cerâmico





  • Queimador com prato vibratório





DIMENSÕES E PESO GAMA 150–250 kW

smart-kw150-2

A B C D E F G H CH
2825 1750  2160 580 1820 1345 1570 715 600




Peso
Câmara de Combustão 150–250 kW  1 210 kg Peso total
Permutador 150 kW  1 050 kg 2 260 kg



    Caldeira esquerda Caldeira direita



1. Conexão hidráulica saída DN80/PN6

2. Conexão hidráulica entrada DN80/PN6

3. Válvula enchimento/descarga
    3/4’’(câmara de combustão)

4. Válvula enchimento/descarga
    3/4’’(permutador)

5. Saída de fumos 220 mm

5* Opção para espaços limitados





smart-kw150-3



ESPA ÇO PARA OPERAÇÃO E MANUTENÇÃO 150–250 kW

Kotle_150-500kW_Servisni_zony_2_Airflow

PROVOZNÍ DATA KOTLE SMART
Informação técnica da caldeira
Modelo   150
Potęncia nominal Pn kW 150
Potęncia ŕ carga parcial Pp kW 40
Rendimento ŕ Pn % >95
Classe    5
Água
Volume de água l 380
Diâmetro de conexăo 3
Diâmetro de conexăo DN 80
Perda de carga hidráulica (DT=20şC) mbar 65
Temperatura da caldeira °C  60–90°
Temperatura mínima de retorno °C 55
Pressăo máxima de funcionamento bar 3,5
Pressăo de ensaio bar 6,5
Temperatura da fornalha °C 900–1100
Pressăo da fornalha mbar  -0,04
Tiragem necessária na chaminé mbar  0,2
Necessidade de exaustăo forçada   Sim
Temperatura dos gases de combustăo ŕ Pn °C 96,6
Temperatura dos gases de combustăo ŕ Pp °C 63,1
Diâmetro de saída dos gases de combustăo mm 220
Diâmetro da chaminé mm 250
Classe do combustível de acordo com a norma EN 14961
Pellets – C1 Combustível testado D6, M10, A1,5, DU90,0
Estilha – B1  P45, M30, A3.0
Instalaçăo elétrica
Conexăo elétrica   3+N+PE 50Hz 230/400V TN-C-S
Motor do sem-fim de transporte W 550
Motor do sistema de alimentaçăo W 550
Motor do sistema de limpeza do permutador (s) W 550
Motor do sistema de remoçăo das cinzas W 550
Ventilador do ar primário W 66
Ventilador do ar secundário 1 W 66
Ventilador do ar secundário 2 W 66
Ventilador de exaustăo da chaminé W 300
Igniçăo elétrica W 1600
Válvula de separaçăo W 6,5
Total W  4304,5



    SMART 150
CALDEIRAS AUTOMÁTICAS A BIOMASSA SMART 150 Pellets Estilha
Nominal Mínimo Nominal Mínimo
Dados medidos
Potęncia nominal kW 150 150 150 150
Temperatura dos produtos de combustăo °C 116,1  72,4  96,6  63,1
Consumo de combustível kg/hour 36,30 9,78  37,18 9,45
Temperatura de entrada da água °C 60,2 67,1  60,3 62,4
Temperatura de saída da água °C 80,5 85,2  78,8 79,2
Temperatura da água de arrefecimento °C 9,6 11,1  9,6 11,0
Caudal da água de arrefecimento m3/hod 6,733 2,033 7,080 1,950
Tiragem da caldeira (posterior) Pa 125,0  35,0 125,0  35,0
Temperatura ambiente °C 24,0 26,3 24,2 22,6
Humidade relativa do ar % 45,3 44,7 38,6 37,2
Pressăo barométrica kPa 99,23 99,24 99,10 99,20
Análise dos gases de combustăo
Oxigénio O2 % 8,12 12,66 8,08 11,40
Dióxido de Carbono CO2 % 11,37  7,28 11,61  8,70
Monóxido de Carbono CO ppm 46  175 100  146
Hidrocarbonetos OGC ppm 4 2 3 5
Óxido de azoto Nox ppm 81 47  83 55
Partículas mg/m3 28 17 52 41
O2 = 10%
Monóxido de Carbono CO  mg/m3 49 289 106 209
Hidrocarbonetos OGC  mg/m3 2 1 1 3
Óxido de azoto Nox  mg/m3 143 126 144 130
Partículas  mg/m3 24  23  44 47
Valores adicionais de combustăo (combustíveis sólidos)
Caudal mássico dos gases kg/s 0,109 0,044 0,099 0,033
Valor estequiométrico de oxigénio m3/kg 0,957 0,957 0,832 0,832
Valor estequiométrico de ar m3/kg  4,559 4,556 3,963 3,960
Volume estequiométrico dos produtos secos de combustăo m3/kg 4,448 4,445 3,884 3,881
Estequiometria ar   1,61 2,48 1,61 2,16
Volume dos produtos secos de combustăo m3/kg 7,436 11,573 6,474 8,622
Volume de H2O no ar de combustăo m3/kg 0,102 0,177 0,076 0,089
Volume de H2O nos produtos de combustăo m3/kg 0,956 1,032 0,922 0,935
Valor máximo de CO2 % 19,01 19,01 19,37 19,37
Valores calculados
Perda de calor sensível dos produtos de combustăo (chaminé) 6,4 4,7 4,8 3,5
Perda de gases % 0,0 0,2 0,1 0,1
Perda mecânica % 0,1 0,1 0,3 0,3
Perdas de calor para o ambiente % 0,8 1,1 0,8 2,1
Perdas totais 7,3 6,1 6,0 6,0
Rendimento – método indireto 92,7 93,9 94,0 94,0
Potęncia de entrada kW  167,0 45,0 158,9  40,4
Potęncia calorífica kW  159,2 43,0 152,0 38,4
Incerteza na determinaçăo da potęncia % +/-  6,7 1,8 6,4 1,6
Rendimento – método direto %  95,3 95,6 95,6 95,1
Capacidade/valor de saída % 106,1 28,7 101,3 25,6
