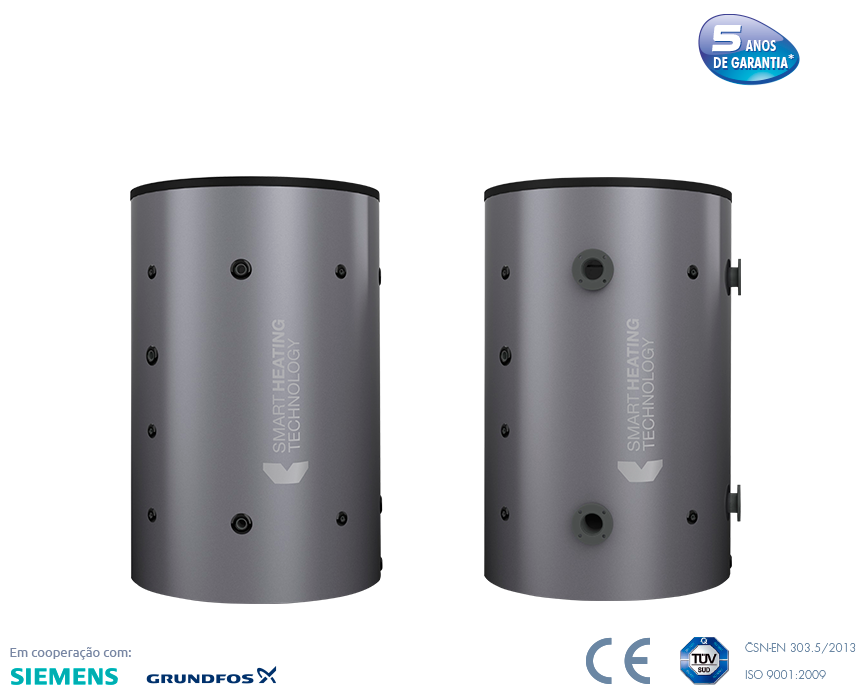

Depósitos de inércia
FE AKU, FE AKU ST





























• Aço (opção em aço inox) • Tratamento com pintura anti-corrosiva  • espessura do isolamento variável  • Personalização da cor do isolamento •  Possibilidade de fabricação com características e dimensões à mediada • Opção de dispositivo de aquecimento para evitar congelamento



Especificações técnicas:



Esquema do Depósito:

FE AKU:

• Material
• Acabamento exterior
• Acabamento interior
• Pressão máxima de funcionamento
• Temperatura máxima de funcionamento
• Garantia



FE AKU ST:

• Material
• Acabamento exterior
• Acabamento interior
• Pressão máxima de funcionamento
• Temperatura máxima de funcionamento
• Garantia





Aço CSN 11 321
pintura anti-corrosiva
sem tratamento
0,6 MPa (6 bar)
100 °C
36 Meses





Aço CSN 11 321
pintura anti-corrosiva
sem tratamento
0,6 MPa (6 bar)
100 °C
36 Meses



      FE-AKU-2000-S_DN100_schema

      FE-AKU-2000-S_G6-4inch_schema



FE AKU – Depósito de inércia com flanges DN80/PN6

Volume (l) A (mm) B (mm) C (mm) E (mm) øD1 (mm) øD2 (mm) D3 (mm) Peso (kg) Isolamento (mm) THL-I (kWh/dia)
500 1910 1565 270 40 600 700 G1/2“ 98







Isolamento removível
em espuma
de poliuretano
CELLA PV
de 100 mm

 2,45
750 1730 1345 300 55 790 990 G1/2“ 130 2,97
800 1830 1445 300 55 790 990 G1/2“ 135 3,12
900 1980 1595 300 55 790 990 G1/2“ 142 3,35
1000 2230 1845 300 55 790 990 G1/2“ 154 3,73
1200 2050 1635 340 65 950 1150 G3/4“ 190 4,23
1500 2450 2035 340 65 950 1150 G3/4“ 218 4,94
2000 2170 1695 400 70 1200 1400 G3/4“ 320 5,74
3000 2285 1875 330 80 1400 1600 G3/4“ 432 7,23
4000 2395 1930 385 110 1600 1800 G3/4“ 578 8,78
5000 2895 2430 385 110 1600 1800 G3/4“ 676 10,22

Peso – peso do depósito de inércia sem isolamento, THL-I – Perda de calor com isolamento e com água a 80 ºC.



FE AKU – Depósito de inércia com flanges DN100/PN6

Volume (l) A (mm) B (mm) C (mm) E (mm) øD1 (mm) øD2 (mm) D3 (mm) Peso (kg) Isolamento (mm) THL-I (kWh/dia)
500 1910 1565 270 40 600 700 G1/2“ 100







Isolamento removível
em espuma
de poliuretano
CELLA PV
de 100 mm

 2,45
750 1730 1345 300 55 790 990 G1/2“ 132 2,97
800 1830 1445 300 55 790 990 G1/2“ 137 3,12
900 1980 1595 300 55 790 990 G1/2“ 144 3,35
1000 2230 1845 300 55 790 990 G1/2“ 156 3,73
1200 2050 1635 340 65 950 1150 G3/4“ 192 4,23
1500 2450 2035 340 65 950 1150 G3/4“ 220 4,94
2000 2170 1695 400 70 1200 1400 G3/4“ 322 5,74
3000 2285 1875 330 80 1400 1600 G3/4“ 434 7,23
4000 2395 1930 385 110 1600 1800 G3/4“ 580 8,78
5000 2895 2430 385 110 1600 1800 G3/4“ 678 10,22

Peso – peso do depósito de inércia sem isolamento, THL-I – Perda de calor com isolamento e com água a 80 ºC.



FE AKU ST – Depósito de inércia com ligações roscadas G 6/4

Volume (l) A (mm) B (mm) C (mm) E (mm) øD1 (mm) øD2 (mm) D3 (mm) Peso (kg) Isolamento (mm) THL-I (kWh/dia)
500 1910 1565 270 40 600 700 G1/2“ 82







Isolamento removível
em espuma
de poliuretano
CELLA PV
de 100 mm

 2,45
750 1730 1345 300 55 790 990 G1/2“ 114 2,97
800 1830 1445 300 55 790 990 G1/2“ 119 3,12
900 1980 1595 300 55 790 990 G1/2“ 126 3,35
1000 2230 1845 300 55 790 990 G1/2“ 138 3,73
1200 2050 1635 340 65 950 1150 G3/4“ 174 4,23
1500 2450 2035 340 65 950 1150 G3/4“ 202 4,94
2000 2170 1695 400 70 1200 1400 G3/4“ 304 5,74
3000 2285 1875 330 80 1400 1600 G3/4“ 416 7,23
4000 2395 1930 385 110 1600 1800 G3/4“ 562 8,78
5000 2895 2430 385 110 1600 1800 G3/4“ 660 10,22

Peso – peso do depósito de inércia sem isolamento, THL-I – Perda de calor com isolamento e com água a 80 ºC.
