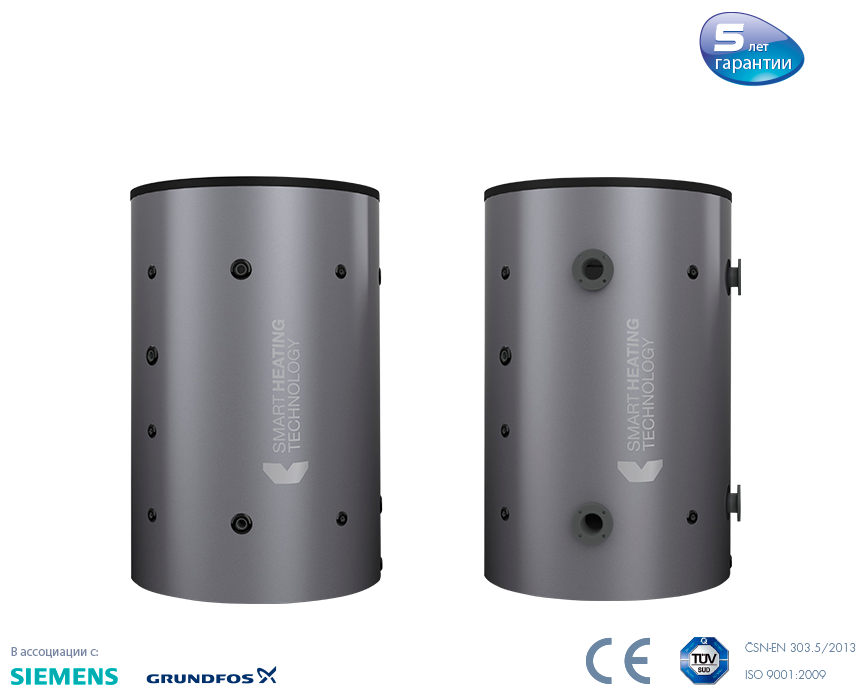

Накопительный бак
FE AKU, FE AKU ST





























Опция материала из стали/нержавеющей стали • Антикоррозийная обработка покрытия • Вариация толщины изоляции • Вариация цвета изоляции • Опция параметров и спецификаций по заказу • Элемент отопления для защиты от замерзания



Техническая спецификация:



Схемы бака:

FE AKU:

Материал
Внешняя защитная отделка
Внутренняя защитная отделка
Максимальное рабочее давление
Максимальная рабочая температура
Гарантия

FE AKU ST:

Материал
Внешняя защитная отделка
Внутренняя защитная отделка
Максимальное рабочее давление
Максимальная рабочая температура
Гарантия





Сталь CSN 11 321
антикоррозийная окраска

без обработки
0.6 MПa (6 бар)
100 °C
36 месяцев




Сталь CSN 11 321
антикоррозийная окраска
без обработки
0.6 MПa (6 бар)
100 °C
36 месяцев

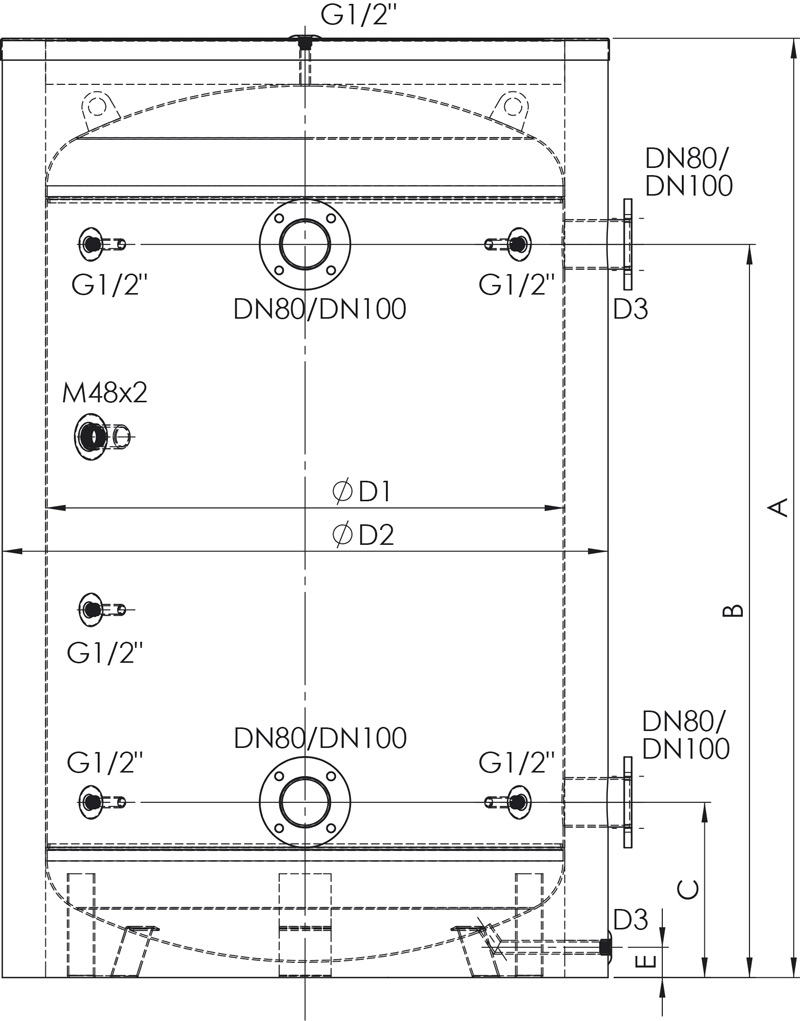

      FE-AKU-2000-S_DN100_schema

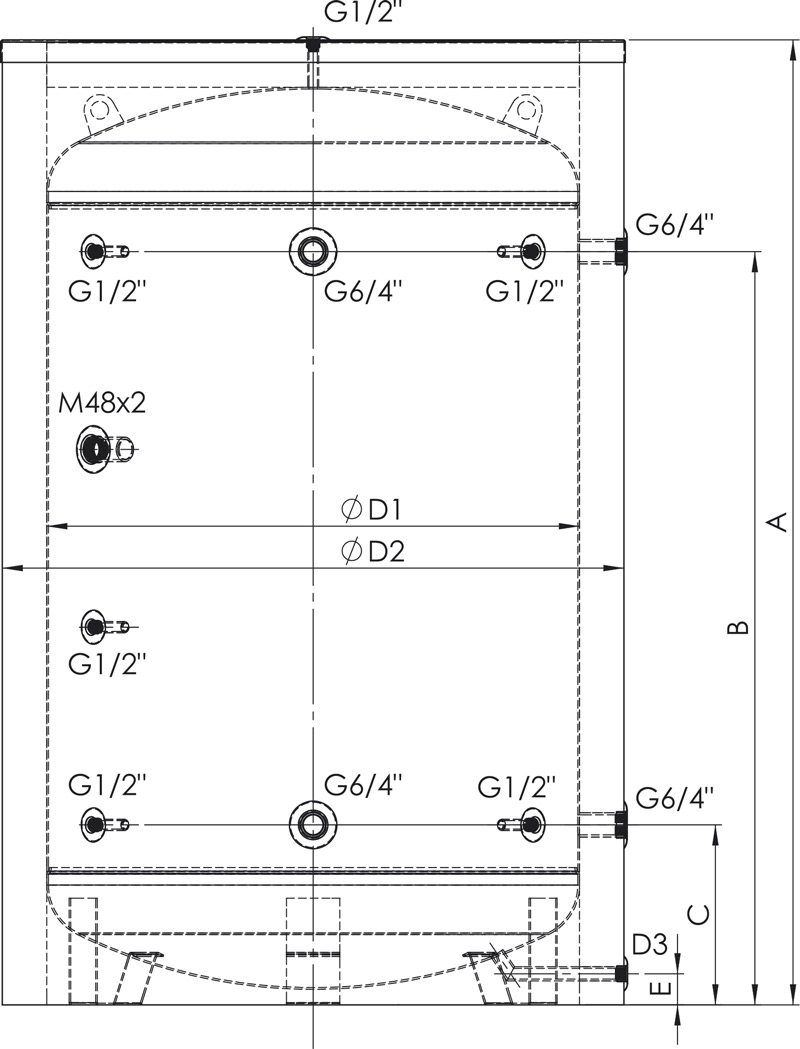

      FE-AKU-2000-S_G6-4inch_schema



FE AKU – Накопительный бак с соединительными фланцами DN80/PN6

Объем (л) A (мм) B (мм) C (мм) E (мм) øD1 (мм) øD2 (мм) D3 (мм) Вес (кг) Изоляция (мм) THL-I (кВтч/день)
500 1910 1565 270 40 600 700 G1/2 98

Съемная
изоляция,
сделанная из
мягкого
пенополиуретана
CELLA PV 100 мм

2,45
750 1730 1345 300 55 790 990 G1/2 130 2,97
800 1830 1445 300 55 790 990 G1/2 135 3,12
900 1980 1595 300 55 790 990 G1/2 142 3,35
1000 2230 1845 300 55 790 990 G1/2 154 3,73
1200 2050 1635 340 65 950 1150 G3/4 190 4,23
1500 2450 2035 340 65 950 1150 G3/4 218 4,94
2000 2170 1695 400 70 1200 1400 G3/4 320 5,74
3000 2285 1875 330 80 1400 1600 G3/4 432 7,23
4000 2395 1930 385 110 1600 1800 G3/4 578 8,78
5000 2895 2430 385 110 1600 1800 G3/4 676 10,22

Вес – Вес накопительного бака без изоляции, THL-I – Тепловые потери изолированного накопительного  бака с температурой воды 80°C



FE AKU – Накопительный бак с соединительными фланцами DN100/PN6

Объем (л) A (мм) B (мм) C (мм) E (мм) øD1 (мм) øD2 (мм) D3 (мм) Вес (кг) Изоляция (мм) THL-I (кВтч/день)
500 1910 1565 270 40 600 700 G1/2 100

Съемная
изоляция,
сделанная из
мягкого
пенополиуретана
CELLA PV 100 мм

2,45
750 1730 1345 300 55 790 990 G1/2 132 2,97
800 1830 1445 300 55 790 990 G1/2 137 3,12
900 1980 1595 300 55 790 990 G1/2 144 3,35
1000 2230 1845 300 55 790 990 G1/2 156 3,73
1200 2050 1635 340 65 950 1150 G3/4 192 4,23
1500 2450 2035 340 65 950 1150 G3/4 220 4,94
2000 2170 1695 400 70 1200 1400 G3/4 322 5,74
3000 2285 1875 330 80 1400 1600 G3/4 434 7,23
4000 2395 1930 385 110 1600 1800 G3/4 580 8,78
5000 2895 2430 385 110 1600 1800 G3/4 678 10,22

Вес – Вес накопительного бака без изоляции, THL-I – Тепловые потери изолированного накопительного бака с температурой воды 80°C



FE AKU ST – Накопительный банк с соединительной резьбовой трубкой G 6/4

Объем (л) A (мм) B (мм) C (мм) E (мм) øD1 (мм) øD2 (мм) D3 (мм) Вес (кг) Изоляция (мм) THL-I (кВтч/день)
500 1910 1565 270 40 600 700 G1/2 82

Съемная
изоляция,
сделанная из
мягкого
пенополиуретана
CELLA PV 100 мм

2,45
750 1730 1345 300 55 790 990 G1/2 114 2,97
800 1830 1445 300 55 790 990 G1/2 119 3,12
900 1980 1595 300 55 790 990 G1/2 126 3,35
1000 2230 1845 300 55 790 990 G1/2 138 3,73
1200 2050 1635 340 65 950 1150 G3/4 174 4,23
1500 2450 2035 340 65 950 1150 G3/4 202 4,94
2000 2170 1695 400 70 1200 1400 G3/4 304 5,74
3000 2285 1875 330 80 1400 1600 G3/4 416 7,23
4000 2395 1930 385 110 1600 1800 G3/4 562 8,78
5000 2895 2430 385 110 1600 1800 G3/4 660 10,22

Вес – Вес накопительного бака без изоляции, THL-I – Тепловые потери изолированного накопительного  бака с температурой воды 80°C

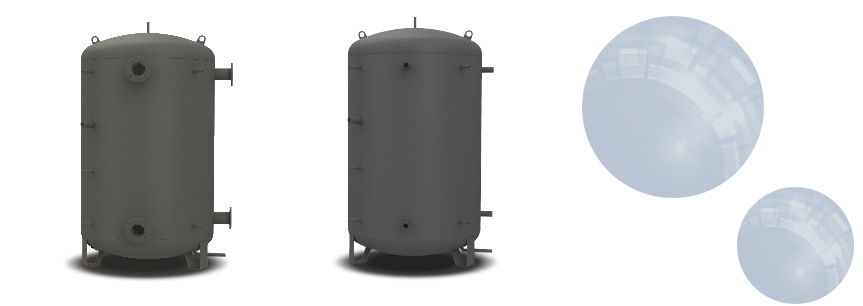

web2_Accumulation_tanks

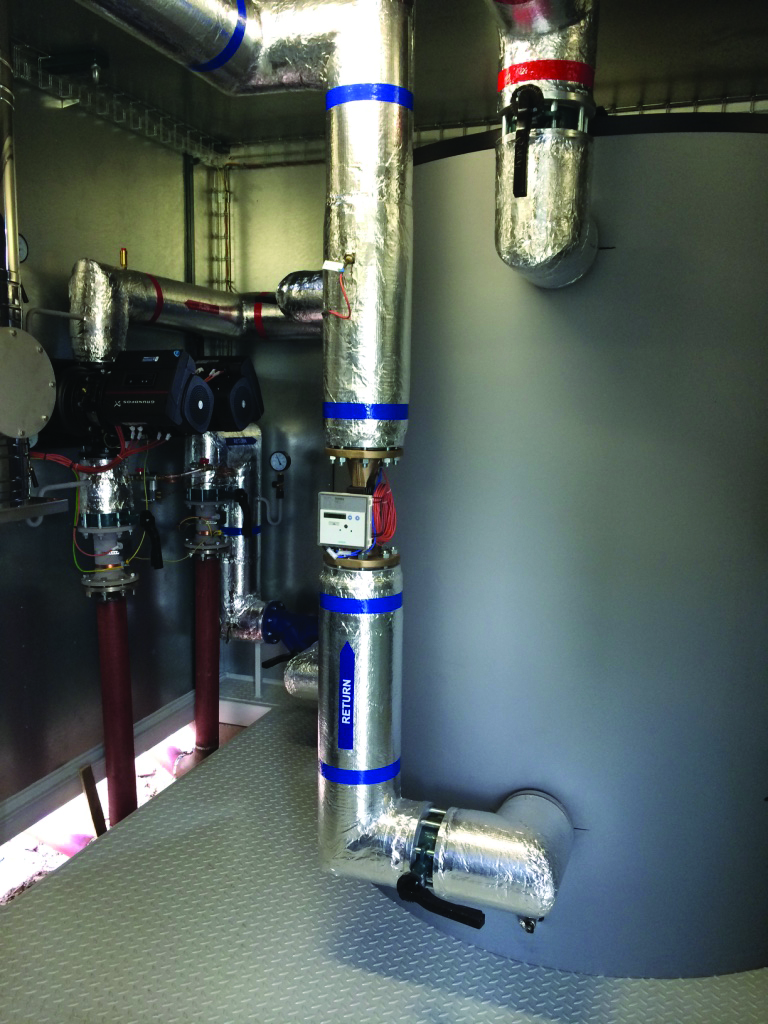

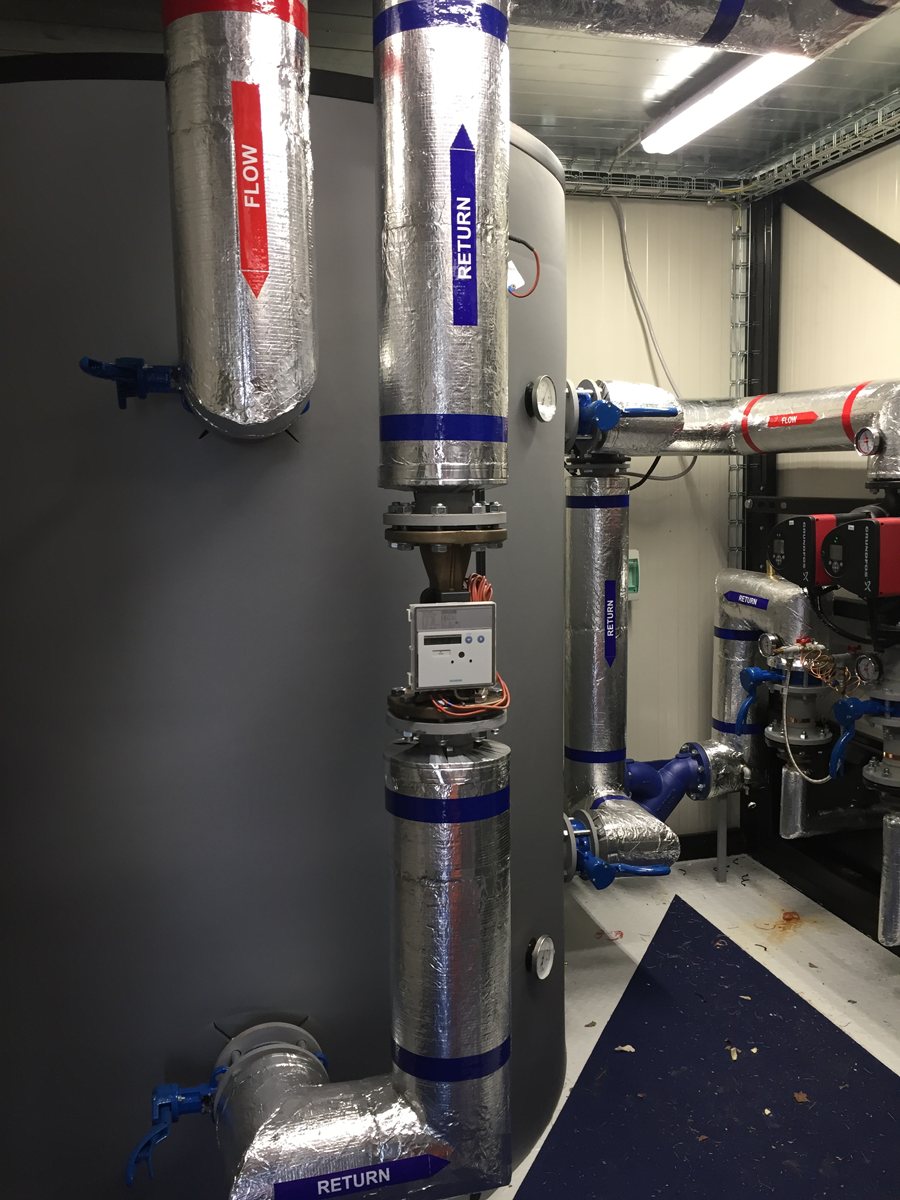

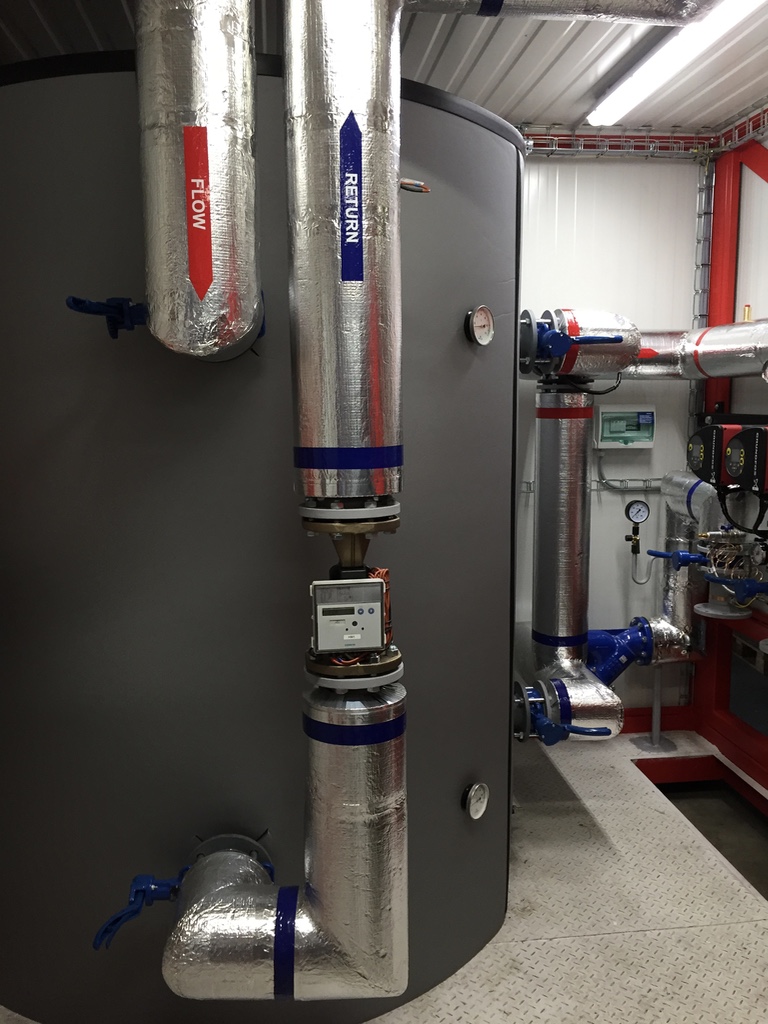

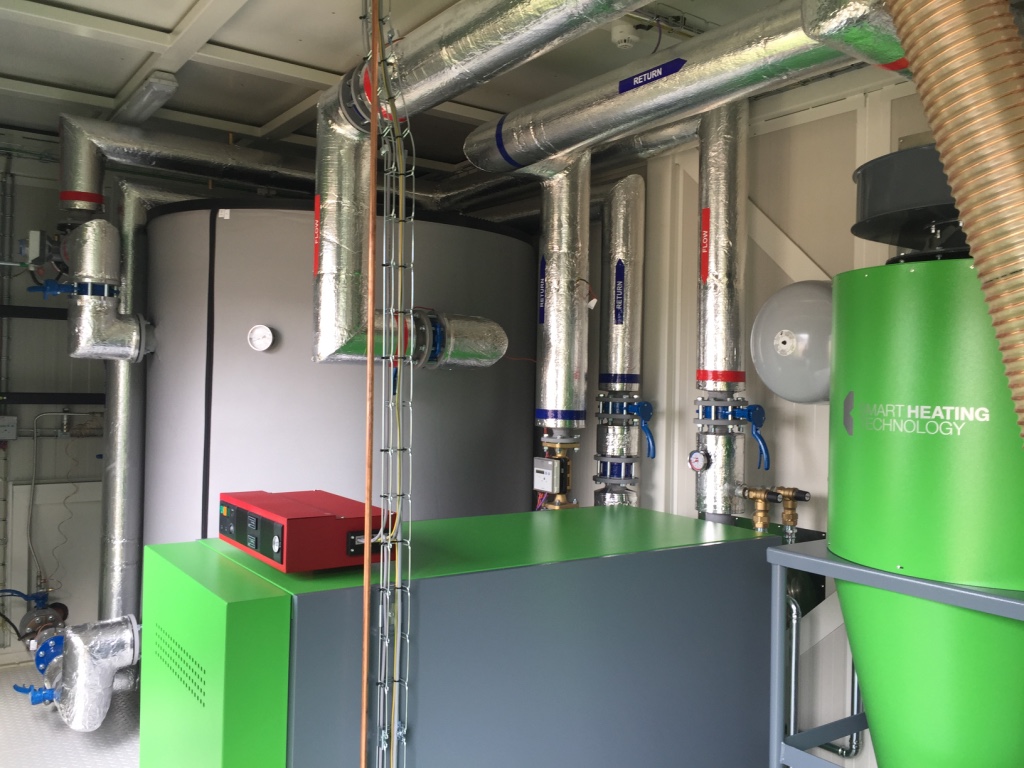

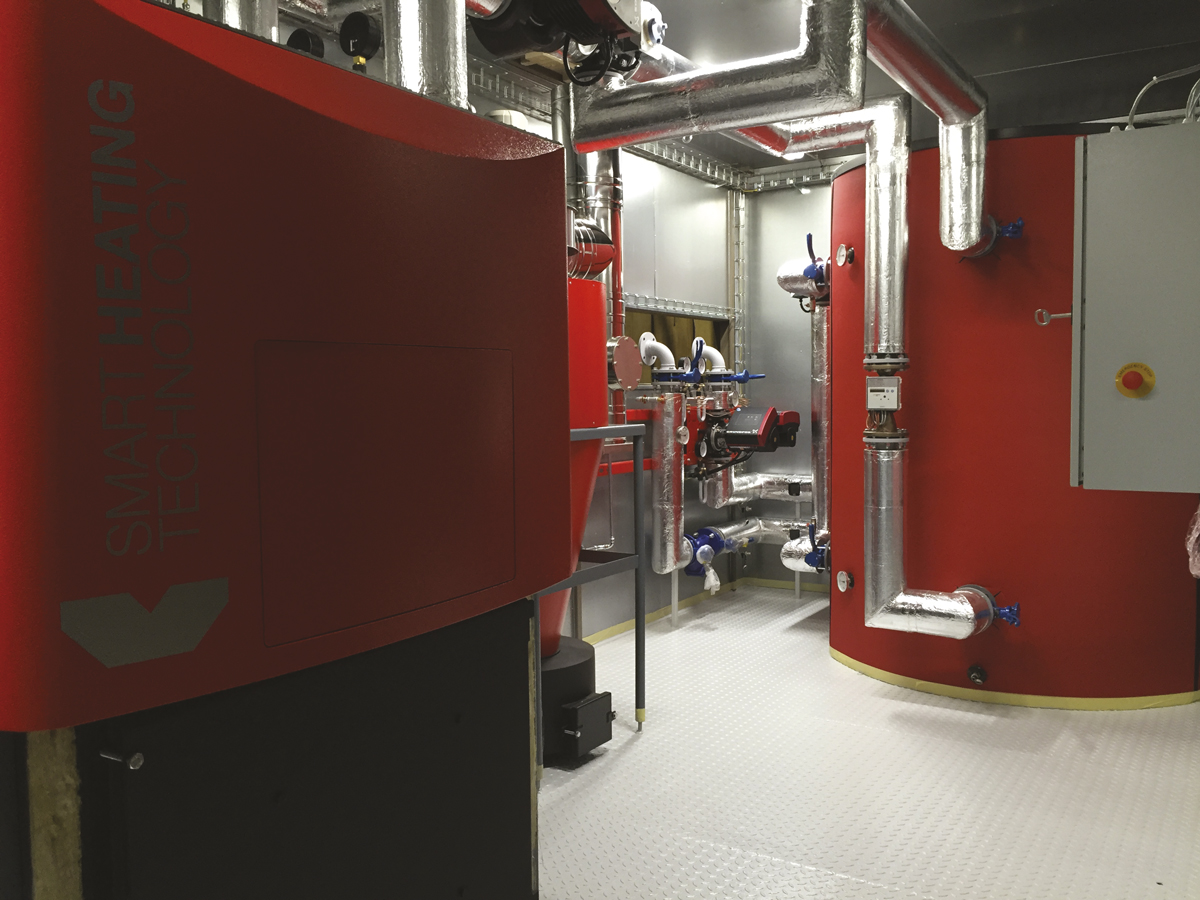

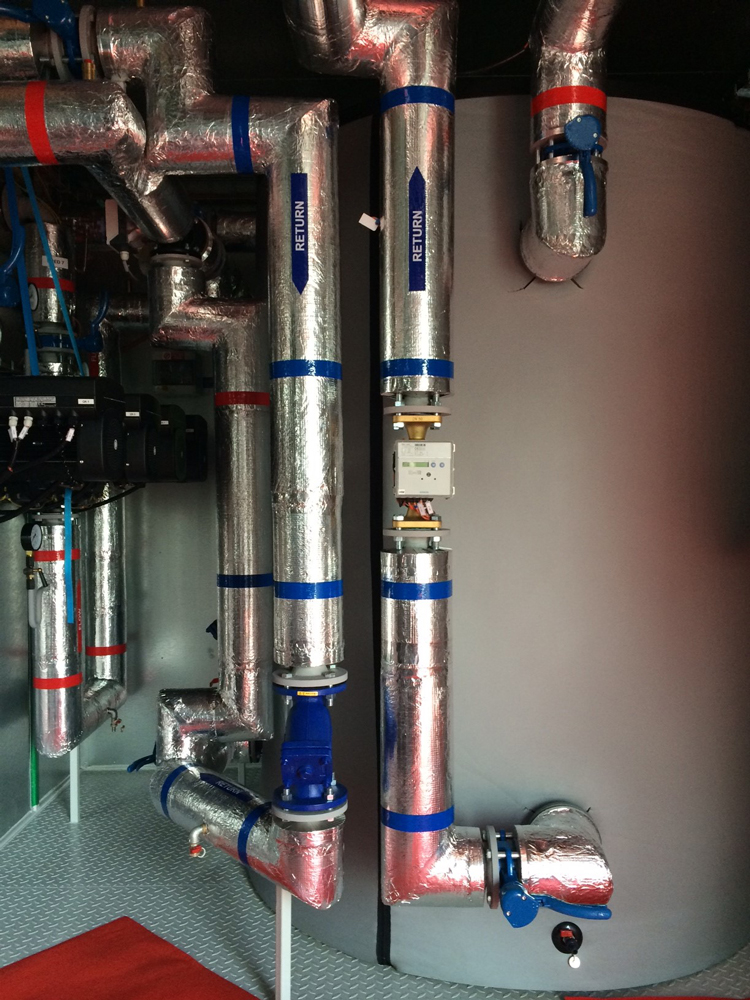

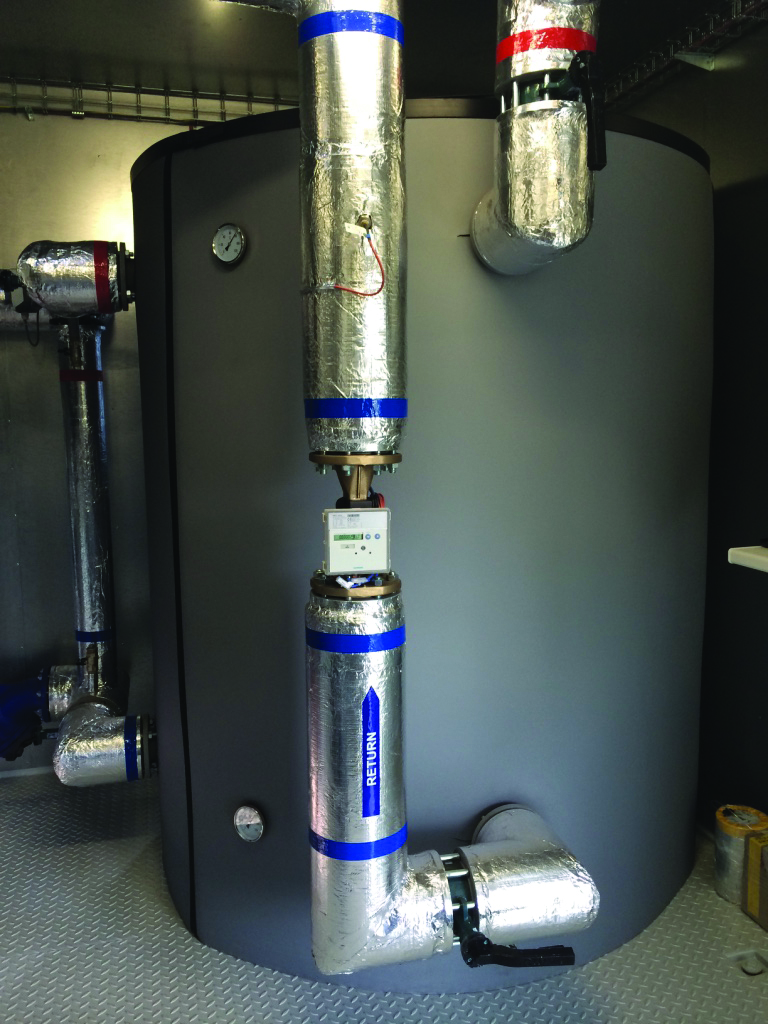

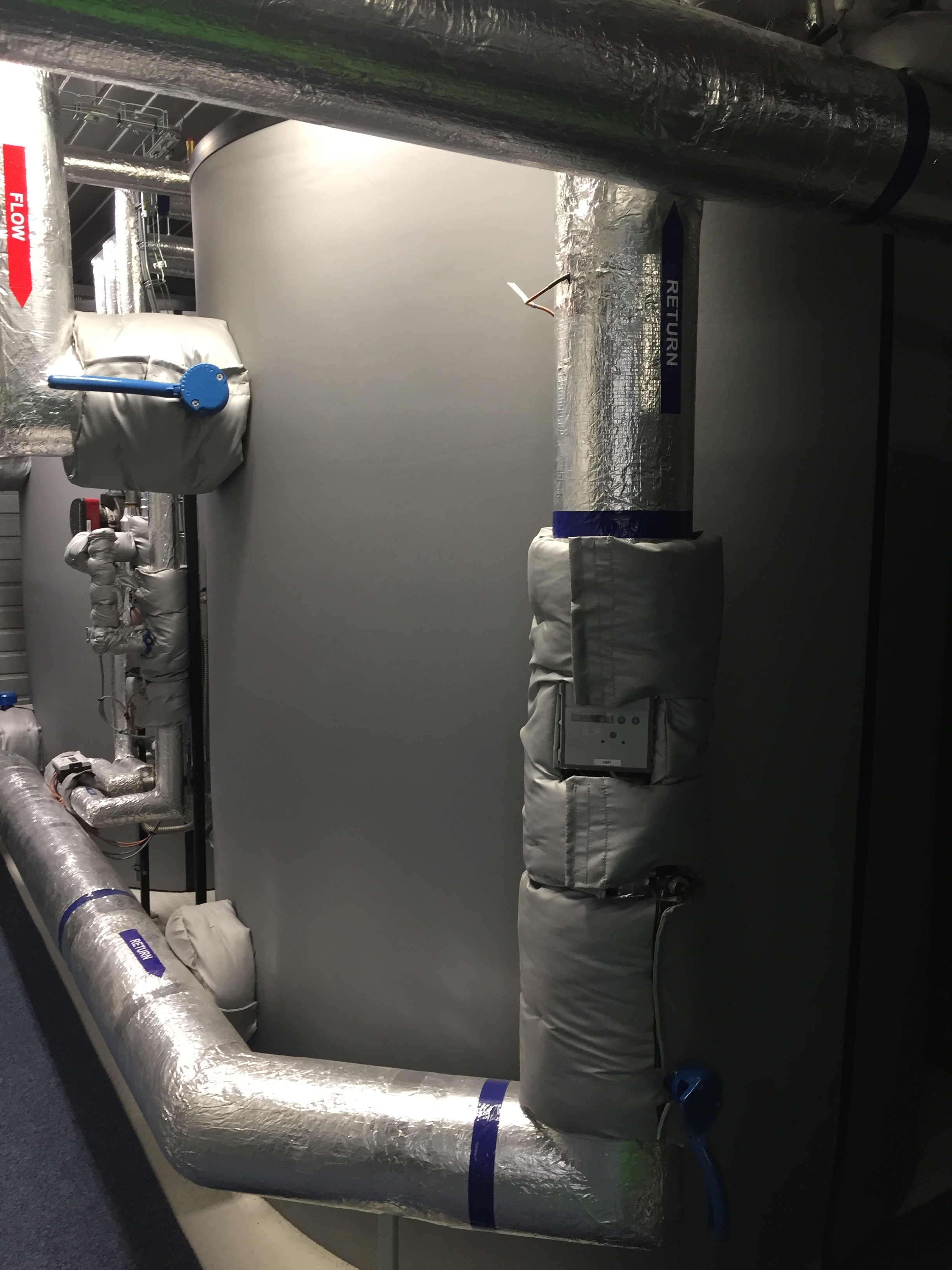

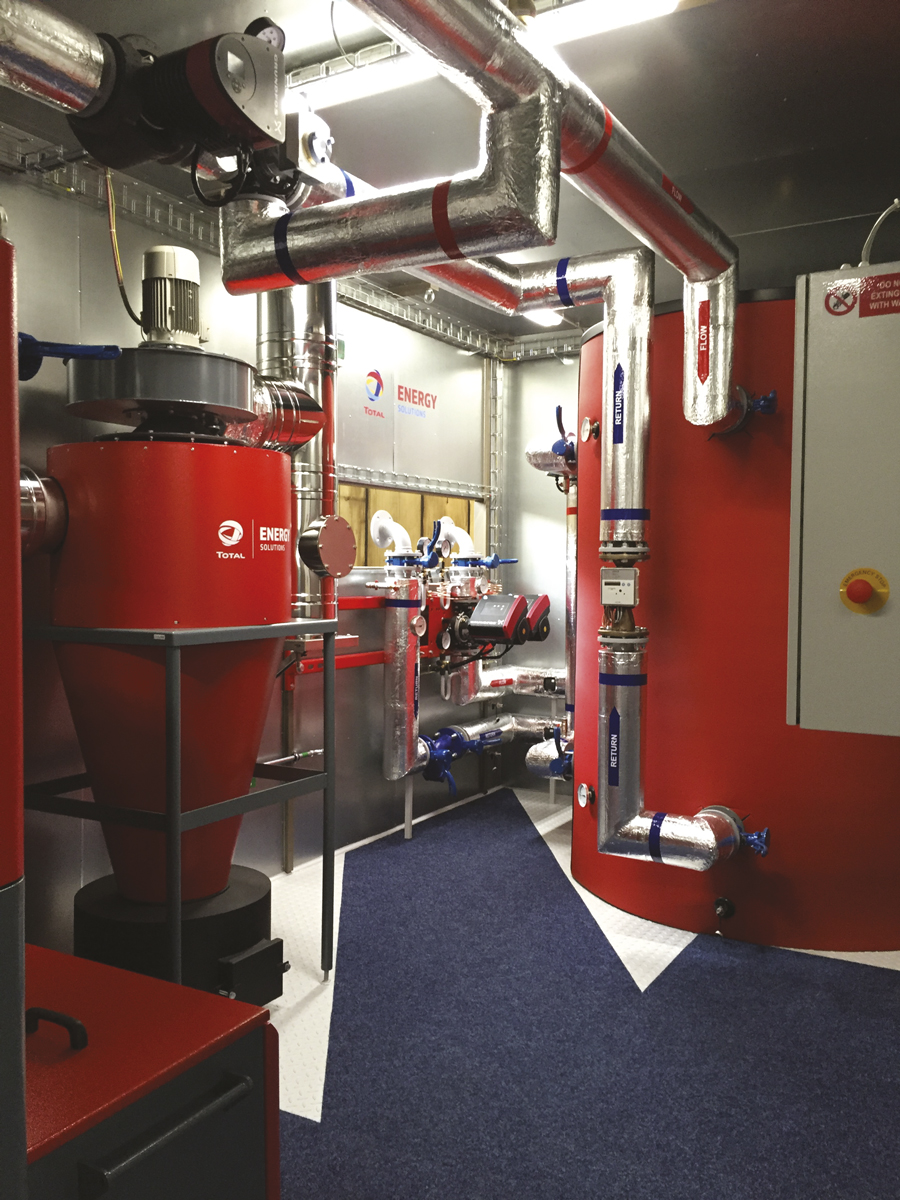

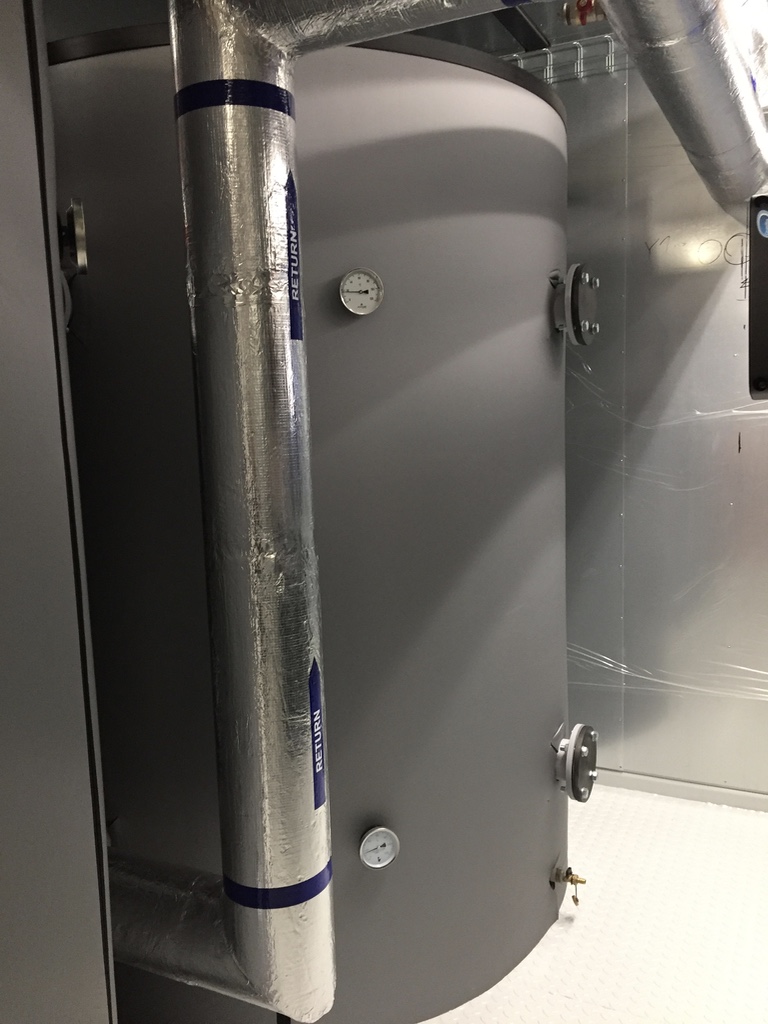

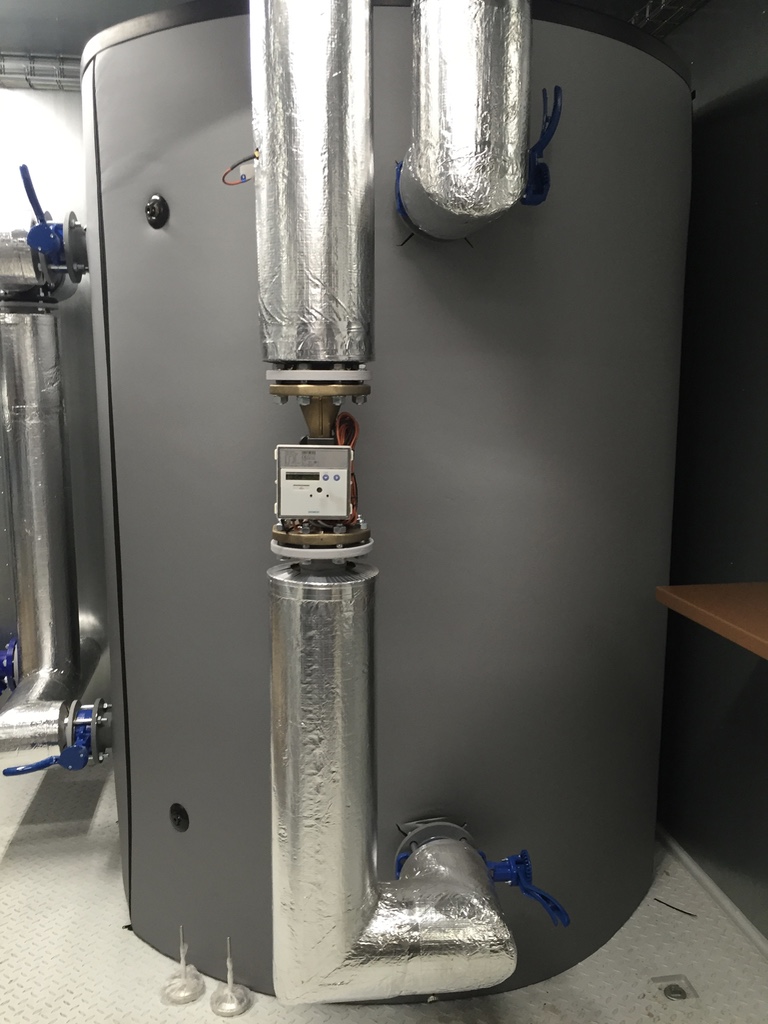

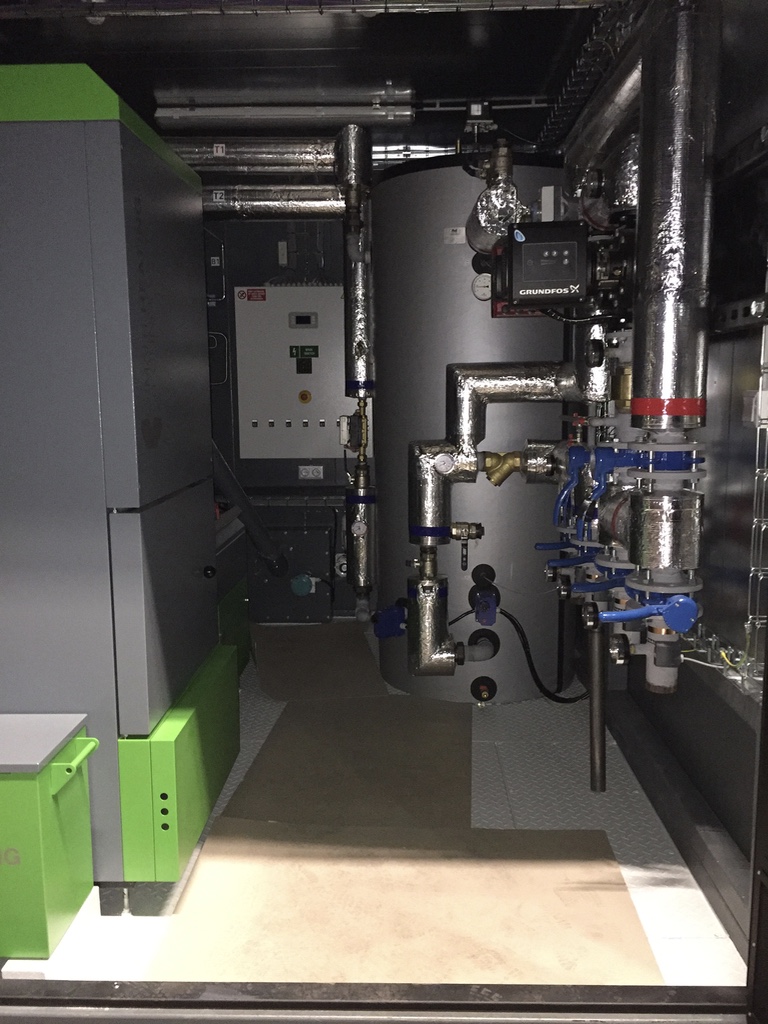

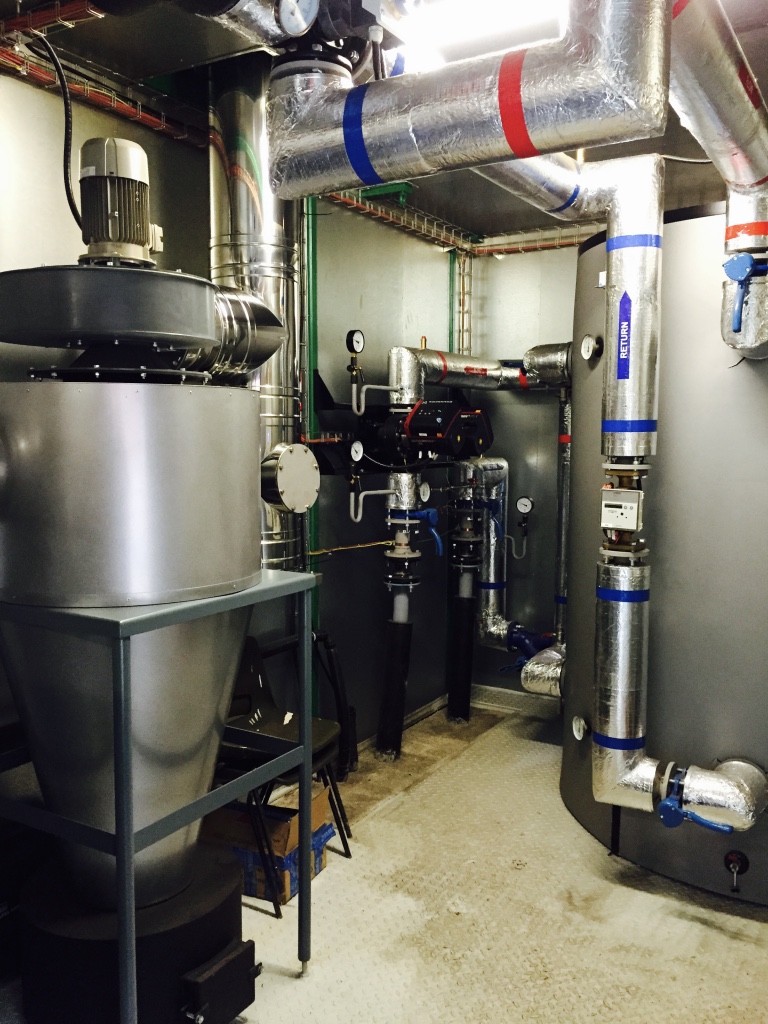

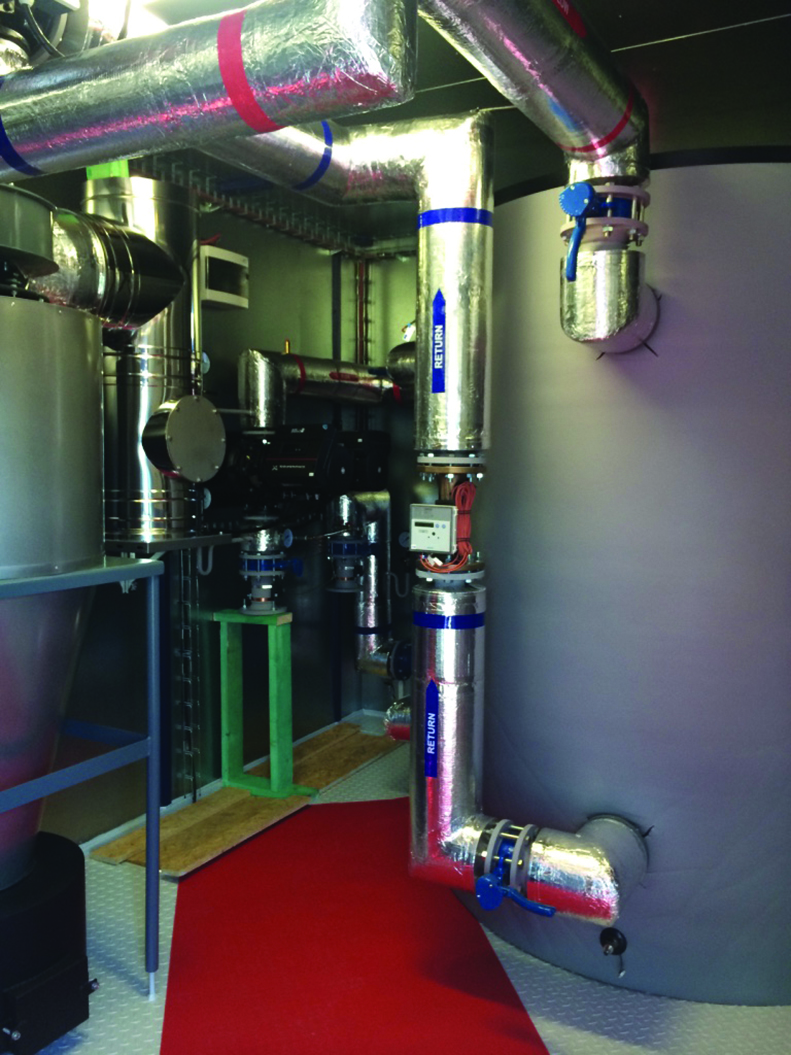

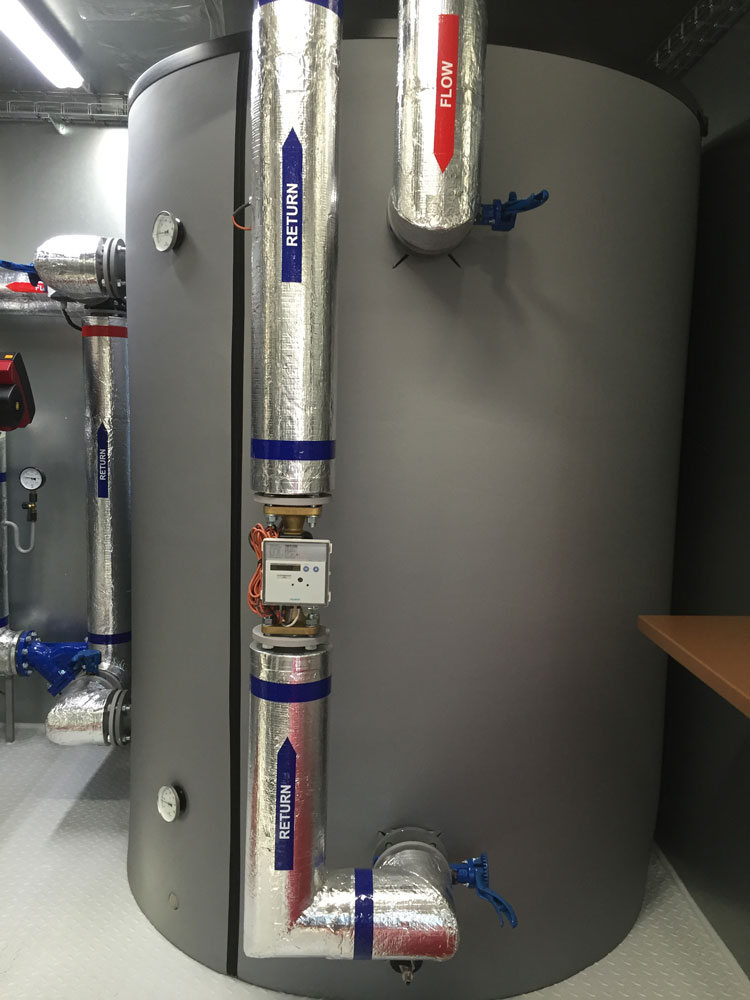

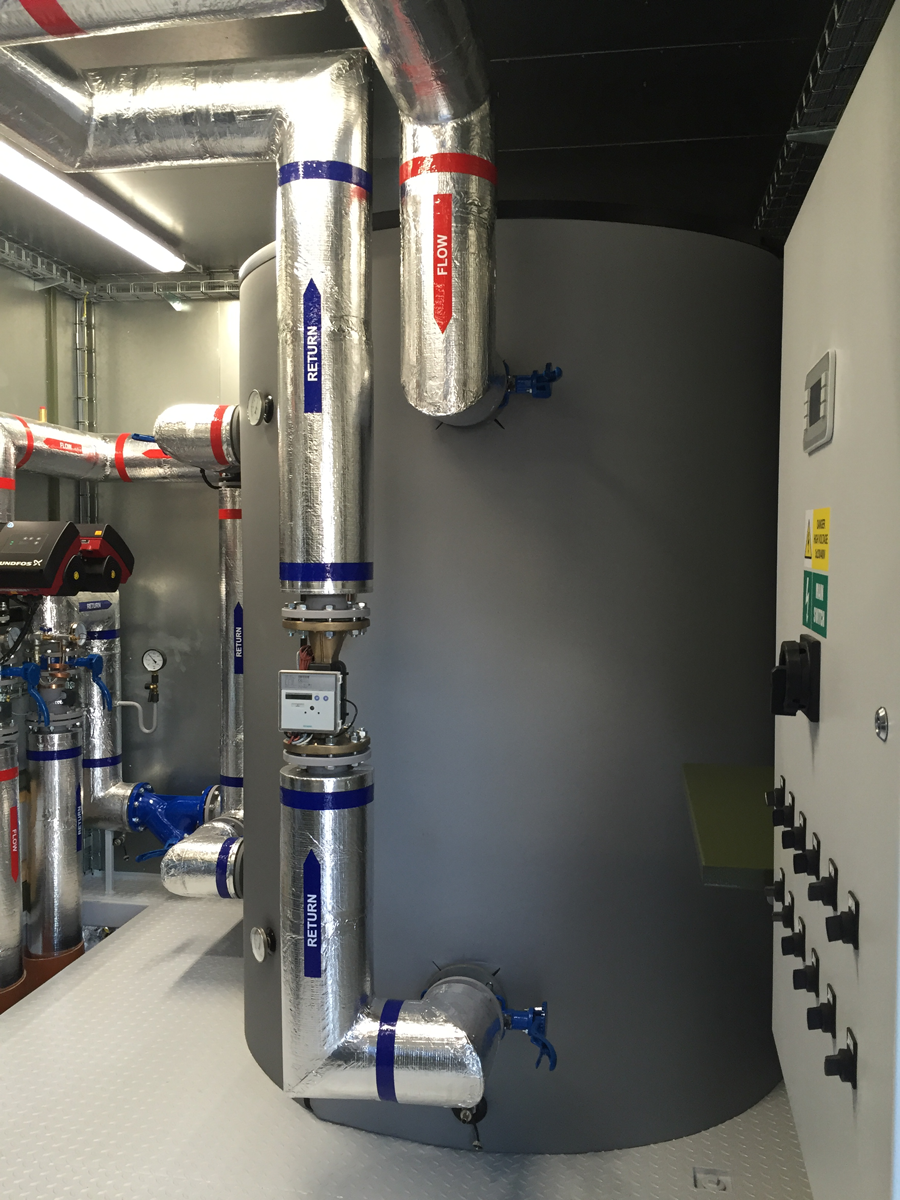

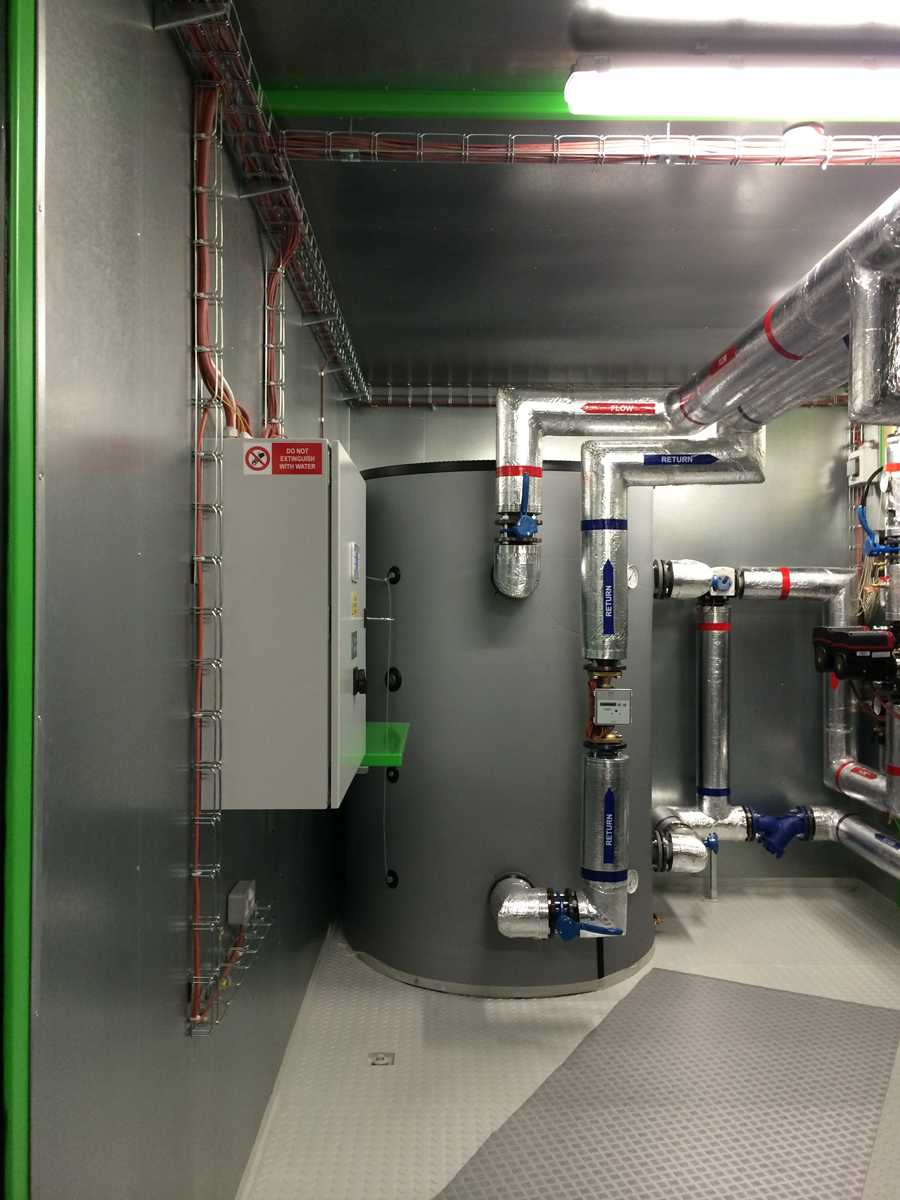

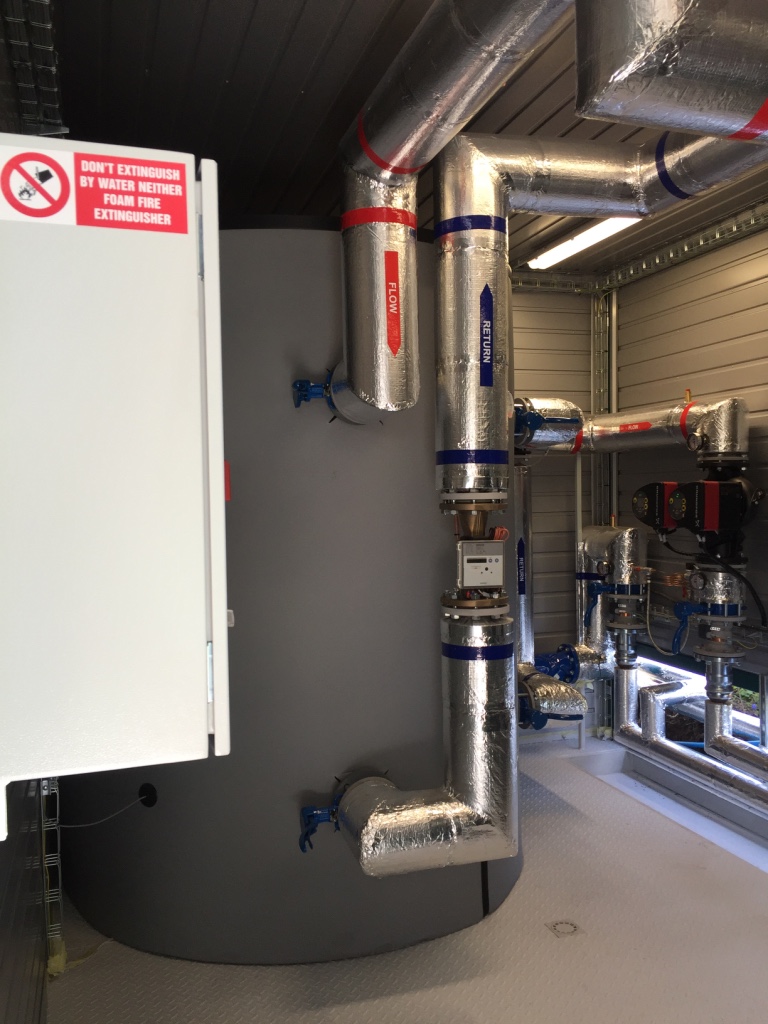

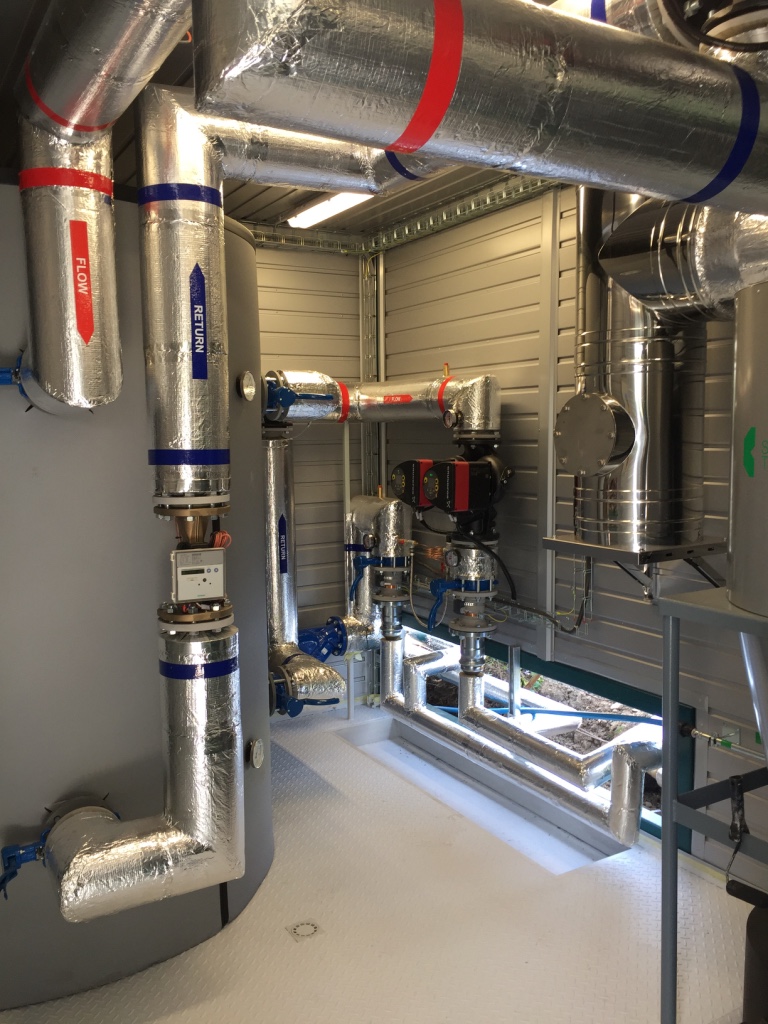

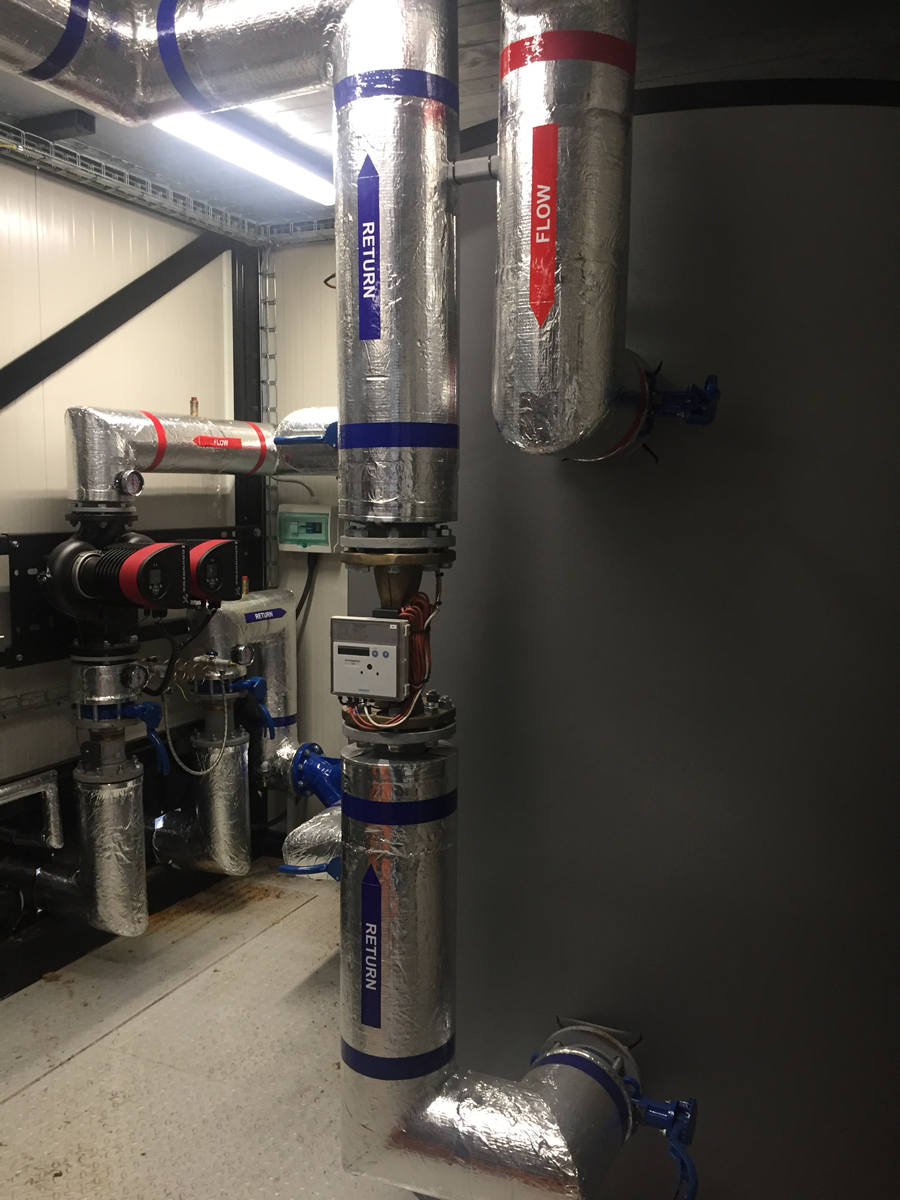

Фотогаллерея
