Chaudières biomasse
automatiques
SMART 150 kW

 kotel_nove_paliva_fr

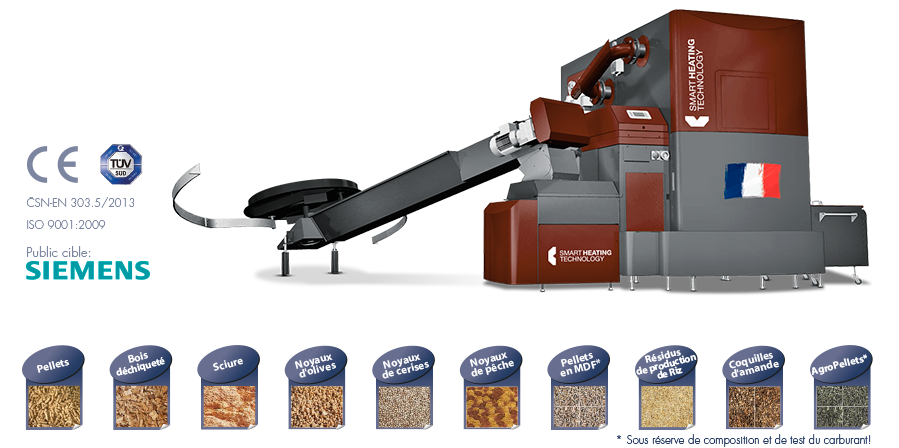

• Entièrement automatiques, chaudières écologiques avec d’excellentes caractéristiques • Solution technique flexibilité
• Possibilité multiple de carburant • Fonctionnement économique et écologique • 9 chaudières dans la gamme
• Rendement 96% en modulation 30-100% • Sonde lambda • Option brûleur en céramique • Option brûleur à fond vibrant • Peu d’entretien et grande fiabilité • Régulation des circuits de chauffage • Solutions de gestion Cascade
• Contrôle à distance par téléphone portable • Contrôle via Internet • Solutions en conteneur mobile • Fabrication d’accessoires pour chaudières spéciales

  rozcestnik-kotle-1

rozcestnik-kotle-2



Description:

1.   Entrée de l’auge de carburant
       avec clapet RF

2.   Auge de carburant biomasse
3.   Capteur de niveau de carburant
4.   Mécanisme de plancher mobile
5.   Vis d’alimentation vers brûleur
6.   Ventilateur primaire
7.   Ventilateurs secondaires
8.   Anneau d’injection d’air primaire
9.   Plateau du brûleur / Option Roue Vibrante
10. Anneaux secondaires d’injection d’air
11. Déflecteur Céramique
12. Unité de contrôle Siemens
13. Capot de l’unité de contrôle avec affichage
14. Accessoires

     – Pistolet d’allumage
     – Mécanisme d’extinction d’urgence
     – Capteurs de température de sécurité
15. Moteur du clapet by-pass échangeur
16. Echangeur thermique avec Turbulateurs
17. Boite à cendre du brûleur
18. Boite à cendre de l’échangeur – option
19. Sortie des fumées

20. Boite à fusibles
21. Interrupteur principal
22. Portes pour petites inspection
23. Porte pour maintenance
24. Mécanisme nettoyage du bruleur / vibrant
25. Couloir d’injection d’air primaire
26. Vis de décendrage
27. Isolation de base
28. Isolation complémentaire rigide
29. Mécanisme décendrage
      échangeur – option
30. turbulateurs
31. Sonde lambda
32. Double Isolation de la chaudière
33. Moto-réducteur des turbulateurs

Public cible:

Bulding à appartement
Immeuble multi-fonction
Shopping Center
Hall de production, hall de stockage, atelier
Fermes horticoles, bâtiments agricoles…
Hotels/Motels/Centre wellness, piscine…
Hall Omnisports
Bâtiments publics et communaux
Ecoles, collège, centre de police, complexe militaire



 Nouveau design

  • Brûleur Céramique





  • Brûleur à fond vibrant





DIMENSIONS ET MASSES DES CHAUDIERES 150 – 250 KW

 smart-kw150-2

A B C D E F G H CH
2825 1750  2160 580 1820 1345 1570 715 600




MASSES
Chambre de combustion 150-250 KW 1 210 kg Poids Total
Echangeur 150 kW  1 050 kg 2 260 kg



    Face gauche Face droite



1. Sortie d’eau DN80/PN6

2. Retour d’eau DN80/PN6

3. In/out soupape ¾“ de la
    chambre de combustion

4. In/out soupape ¾“ de
    l‘échangeur

5. Sortie de cheminée
    Dia 220 mm

5* Option de sortie pour
     espace réduit





 smart-kw150-3



ZONES DE MAINTENANCE POUR LES CHAUDIERES 150 – 500 KW

 Kotle_150-500kW_Servisni_zony_2_Airflow

DONNEES D‘ EXPLOITATION DES CHAUDIERES SMART
Données techniques de la chaudière SMART
Modèle   150
Puissance nominale Pn kW 150
Puissance minimale Pp kW 40
Rendement de la Chaudière à Pn % >95
Chaudière classe    5
Eau
Volume d’eau l 380
Connection d’eau en «  3
Connection d’eau en DN 80
Baisse de pression hydraulique Si la temperature chute de 20°

mbar

65

Plage de temperature de la chaudière °C  60–90°
Température de retour d’eau nominale °C 55
Pression maximum de service bar 3,5
Pression de test bar 6,5
Température des fumées °C 900–1100
Pression des fumées mbar -0,04
Tirrage requis de la cheminée mbar 0,2
Tirrage force necessaire   Oui
Température des fumées à Pn °C 96,6
Température des fumées à Pp °C 63,1
Diamètre du conduit d’évacuation des fumées mm 220
Diamètre de la cheminée mm 250
Combustible classifié suivant norme EN 14961
Pellets de bois – C1 Combustible testé D6, M10, A1,5, DU90,0
Copeaux de bois – B1  P45, M30, A3.0
Installation électrique
Connexion électrique   3+N+PE 50Hz 230/400V TN-C-S
Moteur du convoyeur brûleur W 550
Moteur du convoyeur silo W 550
Moteur nettoyage échangeur W 550
Moteur évacuation des cendres W 550
Ventilateur air primaire W 66
Ventilateur air secondaire 1 W 66
Ventilateur air secondaire 2 W 66
Ventilateur d‘extraction W 300
Allumage électrique W 1600
Clapet de séparation W 6,5
Total W  4304,5



    SMART 150
CHAUDIERES BIOMASSE AUTOMATIQUES
SMART 150
Pellets de bois Copeaux de bois
Capacité Minimum Capacité Minimum
Valeurs mesurées
Capacité calorifique nominale kW 150 150 150 150
Température de combustion °C 116,1  72,4  96,6  63,1
Consommation de combustible kg/hod 36,30 9,78  37,18 9,45
Température de retour d‘eau °C 60,2 67,1  60,3 62,4
Température de départ d‘eau °C 80,5 85,2  78,8 79,2
Température d’eau froide °C 9,6 11,1  9,6 11,0
Débit d‘eau m3/hod 6,733 2,033 7,080 1,950
Pression gaz en sortie chaudière Pa 125,0  35,0 125,0  35,0
Température ambiante °C 24,0 26,3 24,2 22,6
Humidité relative de l‘air % 45,3 44,7 38,6 37,2
Pression barométrique kPa 99,23 99,24 99,10 99,20
Analyse des fumées
Oxygène O2 % 8,12 12,66 8,08 11,40
Dioxyde de carbone  CO2 % 11,37  7,28 11,61  8,70
Monoxyde de carbone CO ppm 46  175 100  146
Hydrocarbones OGC ppm 4 2 3 5
Dioxydes Nitrogénés NOx ppm 81 47  83 55
Poussières mg/m3 28 17 52 41
O2 = 10%
Monoxyde de carbone CO  mg/m3 49 289 106 209
Hydrocarbones OGC  mg/m3 2 1 1 3
Dioxydes Nitrogénés NOx  mg/m3 143 126 144 130
Poussières  mg/m3 24  23  44 47
Valeurs auxilières de combustion (combustibles solides)
Débit massique des gaz kg/s 0,109 0,044 0,099 0,033
Valeur stoéchiométrique d‘oxygène m3/kg 0,957 0,957 0,832 0,832
Valeur stoéchiométrique d‘air m3/kg 4,559 4,556 3,963 3,960
Volume stoéchiométrique de produit de combustion séche

m3/kg

4,448

4,445

3,884

3,881

Air stoéchiométrique multiple   1,61 2,48 1,61 2,16
Volume de produit de combustion sèche m3/kg 7,436 11,573 6,474 8,622
Volume d’eau H2O dans l’air de combustion m3/kg 0,102 0,177 0,076 0,089
Volume d’eau H2O dans le combustible m3/kg 0,956 1,032 0,922 0,935
Volume maximum de CO2 % 19,01 19,01 19,37 19,37
Valeurs calculées – Aperçu énergétique
Pertes de chaleur sensible du combustible

6,4

4,7

4,8

3,5

Pertes en imbrûlés dans les fumées % 0,0 0,2 0,1 0,1
Pertes en imbrûlés autres (méchanique) % 0,1 0,1 0,3 0,3
Pertes en chaleur dissipée à l‘environnement % 0,8 1,1 0,8 2,1
Pertes Totales 7,3 6,1 6,0 6,0
Rendement – méthode indirecte 92,7 93,9 94,0 94,0
Energie fournie à l‘entrée kW  167,0 45,0 158,9  40,4
Capacité énergétique kW  159,2 43,0 152,0 38,4
Incertitude de détermination énergétique % +/-  6,7 1,8 6,4 1,6
Rendement – méthode directe %  95,3 95,6 95,6 95,1
Capacité / puissance nominale % 106,1 28,7 101,3 25,6
