Automatické kotle
na biomasu
SMART 450 kW

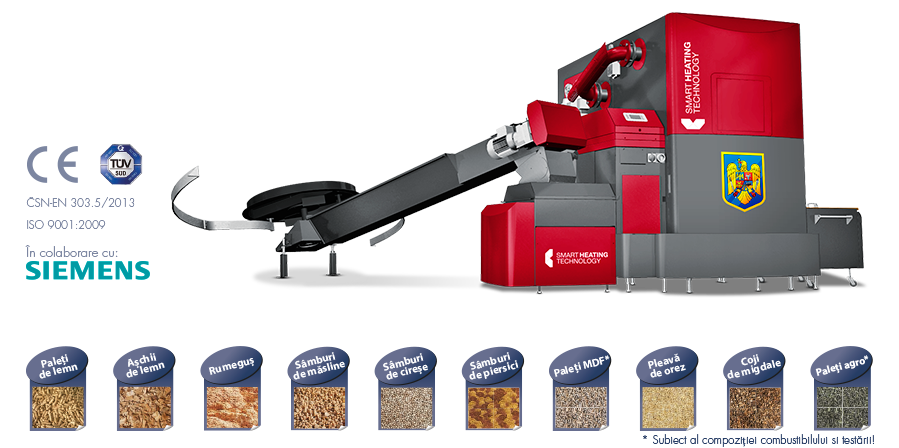

• Plně automatické, ekologické kotle s vynikajícími vlastnostmi • Flexibilita technického řešení • Variabilita použitelných paliv • Ekonomický a ekologický provoz • Devět výkonových řad • Účinnost kotlů 96% • Modulace výkonu v rozsahu
30 – 100 % • Lambda sonda • Varianta keramického sekčního hořáku • Varianta vibračního litinového roštu • Nízké nároky na údržbu a servis zařízení • Řízení topných okruhů • Řešení kaskádových instalací • Kontrola mobilním telefonem • Kontrola přes internet • Mobilní kontejnerové řešení • Dostupné speciální příslušenství

rozcestnik-kotle-1

rozcestnik-kotle-2

Popis:

1.   Oddělovací klapka kanálu
      a mezizásobníku paliva
2.   Mezizásobník paliva
3.   Hladinové čidlo paliva
4.   Pohyblivá podlaha v mezizásobníku paliva
5.   Šnekový podavač paliva
6.   Primární ventilátor spalování
7.   Sekundární ventilátory spalování
8.   Prstenec primárního hořáku
9.   Roštovací/Vibrační litinový rošt
10. Spodní/Horní prstenec hořáku
11. Žáruvzdorný nízkoemisní deflektor
12. Řídící jednotka Siemens
13. Kryt řídící jednotky s displayem
14. Příslušenství
     – Horkovzdušná zapalovací pistole
     – Nouzové zahášecí zařízení
     – Bezpečnostní teplotní čidla
15. Oddělovací klapka výměníku
      pro řízení toku spalin
16. Tepelný výměník s turbulátory
17. Popelník spalovací komory
18. Popelník tepelného výměníku
      – Doporučené příslušenství
19. Komínová nádstavba

20. Pojistky
21. Hlavní vypínač
22. Malé servisní dveře spalovací komory
23. Velké servisní dveře spalovací komory
24. Roštovací/Vibrační litinový rošt
25. Slot vzduchu primárního spalování
26. Šneky vynášení popele ze spalovací komory
27. Spodní izolace spalovací komory
     a tepelného výměníku
28. Spodní žáruvzdorná izolace interiéru
     tepelného výměníku
29. Šnek vynášení popele ztepelného
      výměníku – Doporučené příslušenství
30. Turbulátory pro vysokoefektivní přenos
      tepelné energie a čistění výměníku
31. Lambda sonda
32. Dvojitá izolace kotle se speciální textílií
33. Pohon Turbulátorů

Variantele aplicației cazanului SMART:

• Blocuri
• Clădiri multifuncționale
• Centre comerciale
• Hale de producție, zone industriale și zone de depozitare
• Ferme agricole, acvaculturi, horticulturi
• Hoteluri/Moteluri/Centre Wellness/Piscine/Arene sportive
• Clădiri municipale
• Școli, Spitale,Secții de poliție; Complexe militare
• Cartierele orașelor

Caracteristici noi de proiectare

• Arzător ceramic

• Plăcuță vibrantă a arzătorului

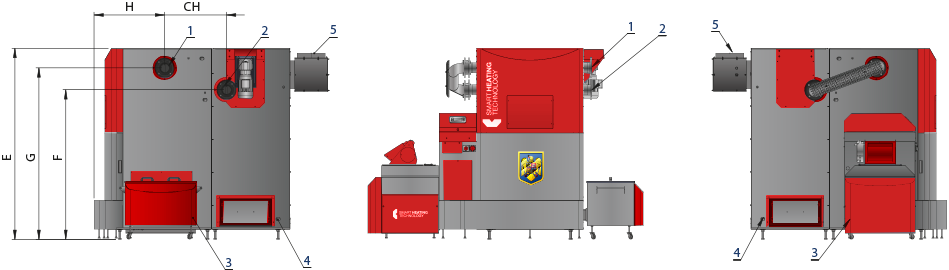

DIMENSIUNILE șI GREUTATEA TECHNOLOGIEI 300–500 kW

A	B	C	D	E	F	G	H	CH
2940	2440	2840	1180	1995	1560	1790	750	655

GREUTATEA
Camera de ardere 300–500 kW	1 550 kg	Greutatea totală
Schimbător 450 kW	1 800 kg	3 350 kg

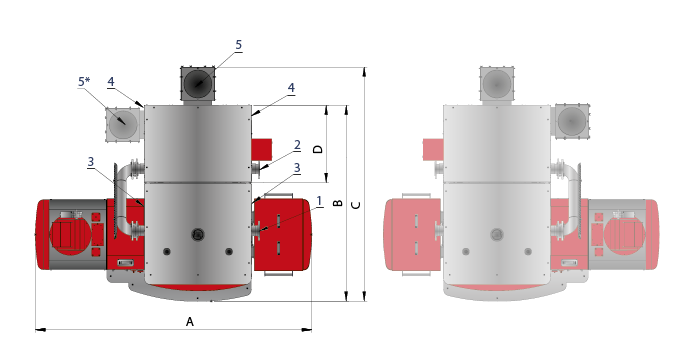

Pe stânga

Pe dreapta

1. Evacuarea apei DN100/PN6

2. Alimentarea cu apă DN100/PN6

3. Supapă de apă de intrare / iesire 3/4“
a camerei de ardere

4. Supapă de apă de intrare / iesire 3/4“
a schimbătorului de căldură

5. Media evacuării coșului
de fum 300 mm

5* Varianta pentru spații limitate

ARIILE DE UTILIZARE ALE TECHNOLOGIEI 300–500 kW

INFORMAȚII OPERAȚIONALE CAZANE SMART
Informații tehnice ale cazanului
Marcarea		450
Puterea nominală Pn	kW	450
Incarcare parțială (putere) Pp	kW	115
Eficiența cazanului la Pn	%	>95
Clasa cazanului		5
Apa
Volumul apei	l	850
Diametrul conexiunii la apă	„	4
Diametrul conexiunii la apă	DN	100
Scăderea presiunii hidraulice a cazanului lascăderea temperaturii la 20°	mbar	122
Temperatura cazanului	°C	60–90°
Temperatura minimă de returnare a apei	°C	55
Presiunea operațională maximă	bar	3,5
Test de presiune	bar	6,5
Temperatura cuptorului	°C	900–1100
Presiunea cuptorului	mbar	-0,04
Tirajul necesar al cosului de fum	mbar	0,2
Necesitatea tirajului fortate		Da
Temperatura de ardere la Pn	°C	98,2
Temperatura de ardere la Pp	°C	62,4
Diametrul conductei de ardere a gazului	mm	300
Diametrul coșului de fum	mm	350
Clasificarea combustibilului conform normei EN 14961
Paleți de lemn – C1	Testat combustibil	D6, M10, A1,5, DU90,0
Așchii – B1	Testat combustibil	P45, M30, A3.0
Instalație electrică
Conexiune electrică		3+N+PE 50Hz 230/400V TN-C-S
Transportor	W	550
Motor cu alimentare tip spirală	W	550
Motorul de curățare a schimbătorului (s)	W	2 x 550
Motor de îndepărtare a cenușii	W	550
Ventilator de aer primar	W	66
Ventilator de aer secundar 1	W	170
Ventilator de aer secundar 2	W	170
Ventilator de evacuare a coșului de fum	W	1100
Aprindere electrică	W	1600
Balansarea supapei de separare	W	6,5
Total	W	4762,5

		SMART 450
CAZANE SMART 450 AUTOMATE BIOMASS		Paleți de lemn		Așchiichips
CAZANE SMART 450 AUTOMATE BIOMASS		Evaluat	Minim	Evaluat	Minim
Valori măsurate
Capacitatea căldurii evaluate	kW	450	450	450	450
Temperatura de ardere a produsului	°C	96,3	60,9	98,6	62,4
Consumul de combustibil	kg/ora	102,48	22,74	109,60	25,00
Temperatura de intrare a apei	°C	61,9	61,7	60,0	58,2
Temperatura de evacuare a apei	°C	80,0	76,8	75,7	73,6
Temperatura de răcire a apei	°C	9,3	10,0	9,6	11,0
Rata circuitului de răcire a apei	m³/hod	21,349	5,729	24,613	5,843
Răcirea din spatele cazanului	Pa	194,0	25,0	190,0	26,0
Temperatua ambientală	°C	29,0	25,7	28,5	24,6
Umiditatea relativă a aerului	%	27,0	28,0	29,5	28,6
Presiunea barometrică	kPa	99,20	99,30	99,02	99,07
Analiza gazului combustibilului
Oxigen O₂	%	8,52	8,48	7,30	10,25
Dioxid de Carbom CO₂	%	11,05	10,58	11,74	9,75
Monoxid de Carbon CO	ppm	128	89	176	160
Hidrocarburi înalte OGC	ppm	13	2	1	5
Dioxid de Azot	ppm	62	72	106	73
Praf	mg/m³	19	28	86	79
O2 = 10%
Monoxid de Carbon CO	mg/m³	144	106	178	207
Hidrocarburi înalte OGC	mg/m³	6	1	1	3
Dioxid de Azot	mg/m³	111	130	174	151
Praf	mg/m³	17	25	34	48
Valori auxiliare ale arderii (combustibili solizi)
Masa debitului de gaze	kg/sec	0,316	0,072	0,290	0,077
Valoarea oxigenului stoichiometric	m³/kg	0,958	0,957	0,831	0,830
Valoarea aerului stoichiometric	m³/kg	4,560	4,559	3,960	3,952
Volumul stoichiometric al produselor uscate de ardere	m³/kg	4,448	4,448	3,881	3,873
Aer stoichiometric multiplu		1,67	1,70	1,52	1,96
Volumul real al produselor uscate de ardere	m³/kg	7,655	8,040	6,396	7,730
Volumul H₂O în aerul de ardere	m³/kg	0,078	0,072	0,070	0,093
Volumul H₂O în produsele de ardere	m³/kg	0,933	0,927	0,916	0,917
Volumul maxim CO₂	%	19,00	19,01	19,37	19,36
Valori calculate – prezentarea căldurii
Pierderea produselor sensibile la căldură la ardere (camera de fum)	%	4,8	2,6	4,6	3,0
Pierderea de gaz a resturilor nearse	%	0,1	0,0	0,1	0,1
Pierderea mecanica a resturilor nearse	%	0,0	0,1	0,4	0,5
Pierderea de căldură în mediul exterior	%	0,3	0,7	0,3	0,7
Pierderea totală	%	5,2	3,4	5,3	4,2
Eficiența – metoda indirectă	%	94,8	96,6	94,7	95,9
Intrarea de caldură	kW	471,3	104,6	468,7	107,1
Capacitatea încălzirii	kW	450,2	100,6	449,2	102,7
Incertitudinea determinării capacității de încălzire	% +/-	18,9	4,2	18,9	4,3
Eficiența – metoda directă	%	95,5	96,2	95,8	96,0
Capacitate / rezultatul evaluat	%	100,0	22,4	100,1	23,1
