Автоматические котлы
на биомассе
SMART 150 кВт


















• Полностью автоматические, экологические котлы с превосходными характеристиками • Гибкость технических решений • Возможность многократного использования топлива • Экономичная и экологическая эксплуатация
• 9 котлов в диапазоне •  КПД 96 % • Модуляция выходной мощности 30–100 % • Лямбда сенсор • Опция керамической горелки • Опция вибрационной плиты горелки • Низкие требования к техобслуживанию • Регулирование отопительных контуров • Каскадные монтажные решения • Контроль мобильным телефоном • Интернет-контроль • Мобильные контейнерные решения • Специальные аксессуары для котлов

  rozcestnik-kotle-1

rozcestnik-kotle-2



Описание:

1.   Сепарационный клапан между
      каналом и эксплуатационным

баком
2.   Эксплуатационный топливный бак
3.   Сенсор уровня топлива
4.   Механизм подвижного пола
5.   Шнек подачи
6.   Основной вентилятор
7.   Вторичные вентиляторы
8.   Кольцо основной горелки
9.   Решетчатый / Вибрационный
      механизм

10. Верхние / Нижние кольца горелки
11. Огнеупорная керамика
12. Блок управления Siemens
13. Крышка блока управления
      с дисплеем

14. Аксессуары
     – Пистолет-зажигалка
     – Механизм аварийного
        пожаротушения

     – Защитные сенсоры температуры
15. Сервоприводный клапан
      теплообменника

16. Теплообменник
      с турбулизаторами

17. Пепельница камеры горения
18. Пепельница теплообменника
      – Опция

19. Удлинитель дымохода

20. Предохранители
21. Главный выключатель
22. Малые служебные дверцы
23. Большие служебные дверцы
24. Решетчатый / Вибрационный
      механизм

25. Основной воздушный канал
26. Шнек для пепла
27. Нижняя изоляция
28. Нижняя огнеупорная изоляция
      теплообменника

29. Чистка пепла теплообменника
       – Опция

30. Турбулизаторы
31. Лямбда Сенсор
32. Двойная изоляция котла
33. Мотор-привод турбулизаторов

Применение котлов SMART:

Жилые дома
Многофункциональные здания
Торговые центры
 Производственные заводы, промышленные и складские помещения
Сельскохозяйственные предприятия, рыбоводные и садоводческие фермы
 Отели / Мотели / Оздоровительные центры / Бассейны / Спортивные центры
Муниципальные здания
Школы, Больницы, Полицейские и Военные комплексы
Городские кварталы

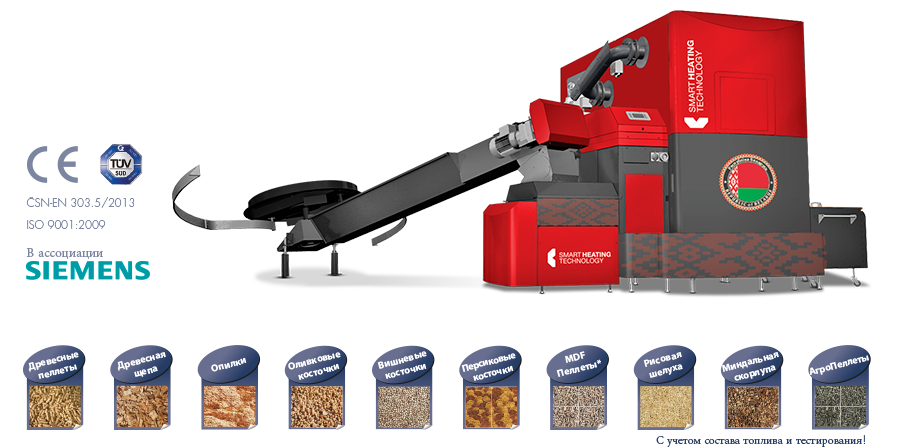

Новые элементы котла

  • Керамическая горелка





  • Вибрирующая плита горелки

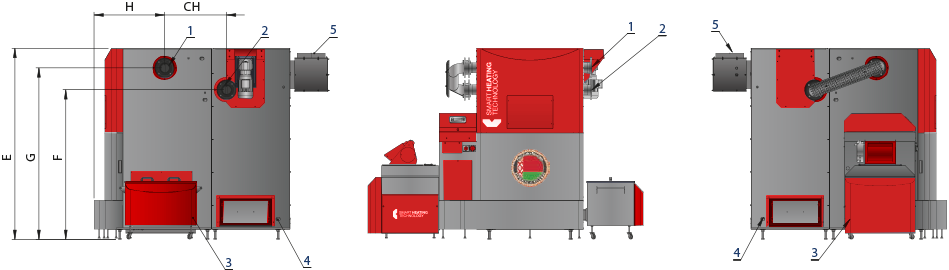

ПАРАМЕТРЫ И ВЕС ОБОРУДОВАНИЯ 150–250 кВт



A B C D E F G H CH
2825 1750  2160 580 1820 1345 1570 715 600




ВЕС
Камера сгорания 150–250 кВт 1 210 кг Общий вес
Теплообменник 150 1 050 кг 2 260 кг

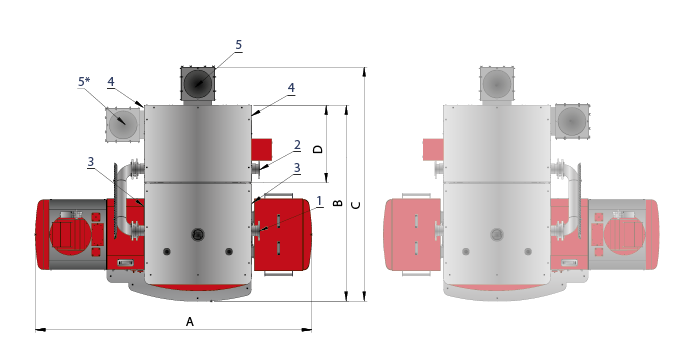

     Левостороннее исполнение Правостороннее исполнение



1. Выход воды DN80/PN6

2. Подача воды DN80/PN6

3. Клапан подпитки и слива
    воды 3/4“ камеры сгорания

4. Клапан подпитки и слива
    воды 3/4“ теплообменника

5. Соединение дымохода cp. 220 мм

5* Опция для ограниченного
     пространства

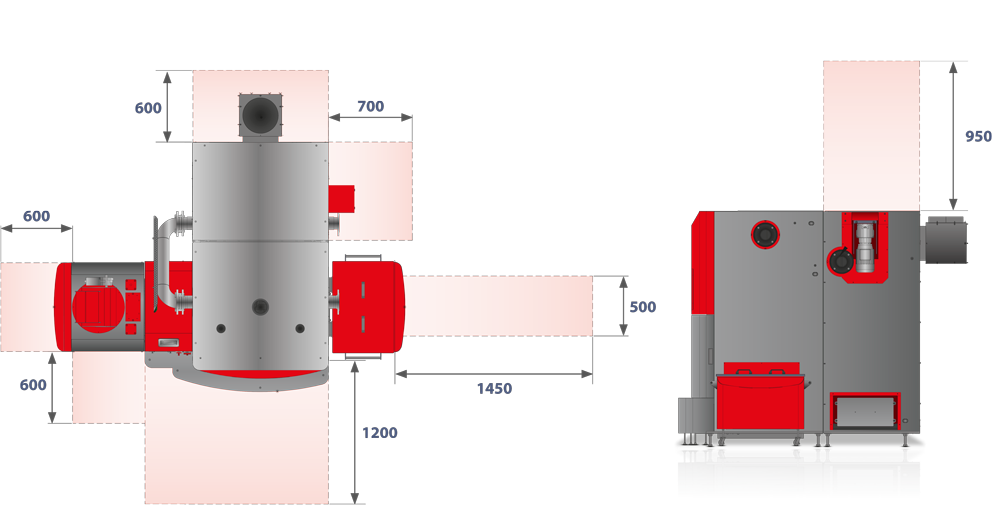

СЕРВИСНЫЕ ЗОНЫ ОБОРУДОВАНИЯ 150–500 кВт









ЭКСПЛУАТАЦИОННЫЕ ПОКАЗАТЕЛИ КОТЛОВ SMART
Технические данные котла
Модель   150
Номинальная мощность Пн кВт 150
Частичная нагрузка (мощность) Пп кВт  40
КПД котла при Пн  % >95
Класс котла    5
Вода
Объем воды л  380
Диаметр соединительного фланца  3
Диаметр соединительного фланца DN  80
Уменьшение гидравлического давления в отле при падении емпературы на 20° мбар  65
Температура в котле °C   60–90°
Минимальная температура обратки °C  55
Максимальное раб.давление бар 3,5
Испытательное давление бар 6,5
Температура в топке °C  900–1100
Давление в топке мбар -0,04
Необходимая тяга в дымоходе мбар 0,2
Необходимость в принудительной тяге   Да
Температура горения при Пн °C 96,6
Температура горения при Пп °C 63,1
Диаметр дымовой трубы мм 220
Диаметр дымохода мм 250

Классификация топлива в соответствиис нормами EN 14961

Древесные пеллеты – C1 Протестиро-ванное топливо  D6, M10, A1,5, DU90,0
Древесная щепа – B1  P45, M30, A3.0
Электрооборудование
Электропитание   3+N+PE 50Hz 230/400V TN-C-S
Привод конвейера Вт 550
Шнек подачи Вт 550
Очистительное оборудование Вт 550
Оборудование для удаления золы Вт 550
Вентилятор подачи первичного воздуха Вт 66
Вентилятор вторичного воздуха 1 Вт 66
Вентилятор вторичного воздуха 2 Вт 66
Вытяжной вентилятор дымохода Вт 300
Электрический запал Вт 1600
Разделительный шибер-клапан Вт 6,5
Всего Вт  4304,5



    SMART 150
АВТОМАТИЧЕСКИЕ КОТЛЫ НА БИОМАССЕ SMART 150 кВт

Древесные
пеллеты

Древесная
щепа

Номинальный Минимальный Номинальный Минимальный
Параметры
Номинальная теплопроизводительность кВт 150 150 150 150
Температура продуктов горения °C 116,1  72,4  96,6  63,1
Потребление топлива кг/час 36,30 9,78  37,18 9,45
Температура воды на входе °C 60,2 67,1  60,3 62,4
Температура воды на выходе °C 80,5 85,2  78,8 79,2
Температура охлаждающей воды °C 9,6 11,1  9,6 11,0
Расход охлаждающей воды м3/час 6,733 2,033 7,080 1,950
Тяга за котлом Пa 125,0  35,0 125,0  35,0
Температура в помещении °C 24,0 26,3 24,2 22,6
Относительная влажность воздуха % 45,3 44,7 38,6 37,2
Барометрическое давление кПa 99,23 99,24 99,10 99,20
Анализ дымовых газов
Кислород O2 % 8,12 12,66 8,08 11,40
Углекислый газ CO2 % 11,37  7,28 11,61  8,70
Угарный газ CO ppm 46  175 100  146
Высшие углеводороды OGC ppm 4 2 3 5
Диоксиды азота Nox ppm 81 47  83 55
Пыль мг/м3 28 17 52 41
O2 = 10%
Угарный газ CO мг/м3 49 289 106 209
Высшие углеводороды OGC мг/м3 2 1 1 3
Диоксиды азота Nox мг/м3 143 126 144 130
Пыль мг/м3 24  23  44 47
Дополнительные показатели горения (твердые виды топлива)
Массовый расход газов кг/сек 0,109 0,044 0,099 0,033
Стехиометрическая величина кислорода м3/кг 0,957 0,957 0,832 0,832
Стехиометрическая величина воздуха м3/кг 4,559 4,556 3,963 3,960
Стехиометрический объем сухих продуктов горения м3/кг 4,448 4,445 3,884 3,881
Стехиометрическое количество воздуха   1,61 2,48 1,61 2,16
Объем сухих продуктов горения, фактический м3/кг 7,436 11,573 6,474 8,622
Концентрация H2O в воздухе горения м3/кг 0,102 0,177 0,076 0,089
Концентрация H2O в продуктах горения м3/кг 0,956 1,032 0,922 0,935
Максимальный уровень CO2 % 19,01 19,01 19,37 19,37
Расчетные показатели отопления
Потери удельного тепла продуктов горения (дымоход) 6,4 4,7 4,8 3,5
Потери остаточного топлива % 0,0 0,2 0,1 0,1
Потери механического остатка топлива % 0,1 0,1 0,3 0,3
Тепловые потери в окружающую среду % 0,8 1,1 0,8 2,1
Общие потери 7,3 6,1 6,0 6,0
КПД – непрямой метод 92,7 93,9 94,0 94,0
Поступление тепла кВт 167,0 45,0 158,9  40,4
Тепловая мощность кВт 159,2 43,0 152,0 38,4
Отклонение показателя тепловой мощности % +/-  6,7 1,8 6,4 1,6
КПД – прямой метод %  95,3 95,6 95,6 95,1
Пропускная способность / Номинальная мощность % 106,1 28,7 101,3 25,6
