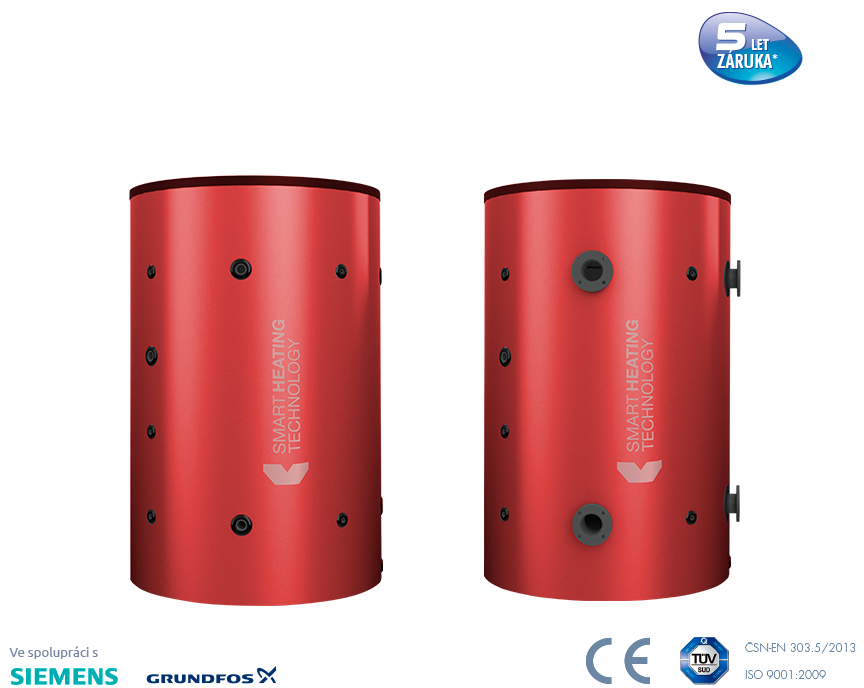

Akumulační nádrže
FE AKU, FE AKU ST





























• Ocelové / Nerezové materiálové provedení • Antikorozní ochranný nástřik • Varianty rozměrů tepelné • Varianty barevného provedení tepelné izolace • Výroba speciálních Akumulačních nádrží na míru • Varianta příslušenství protizámrazové ochrany



Technická specifikace:



Schéma nádrže:

FE AKU:

Materiál nádrže
Vnější povrchová úprava
Vnitřní povrchová úprava
Max. provozní tlak
Max. provozní teplota
Záruční doba



FE AKU ST:

Materiál nádrže
Vnější povrchová úprava
Vnitřní povrchová úprava
Max. provozní tlak
Max. provozní teplota
Záruční doba





Ocel ČSN 11 321
antikorozní email
bez úpravy
0,6 MPa (6 bar)
100 °C
36 měsíců





Ocel ČSN 11 321
antikorozní email
bez úpravy
0,6 MPa (6 bar)
100 °C
36 měsíců



      FE-AKU-2000-S_DN100_schema

      FE-AKU-2000-S_G6-4inch_schema



FE AKU – Akumulační nádrž s připojovacími přírubami DN80/PN6

Objem (l) A (mm) B (mm) C (mm) E (mm) øD1 (mm) øD2 (mm) D3 (mm) Váha (kg) Izolace (mm) DTZ-I (kWh/den)
500 1910 1565 270 40 600 700 G1/2 98







Odjímatelná izolace
vyrobená z lehké
PUR pěny Cella
PV 100 mm

2,45
750 1730 1345 300 55 790 990 G1/2 130 2,97
800 1830 1445 300 55 790 990 G1/2 135 3,12
900 1980 1595 300 55 790 990 G1/2 142 3,35
1000 2230 1845 300 55 790 990 G1/2 154 3,73
1200 2050 1635 340 65 950 1150 G3/4 190 4,23
1500 2450 2035 340 65 950 1150 G3/4 218 4,94
2000 2170 1695 400 70 1200 1400 G3/4 320 5,74
3000 2285 1875 330 80 1400 1600 G3/4 432 7,23
4000 2395 1930 385 110 1600 1800 G3/4 578 8,78
5000 2895 2430 385 110 1600 1800 G3/4 676 10,22

Váha – Akumalační nádrž s izolací, DTZ-I Denní teplotní ztráta izolované akumulační nádrže s teplotou vody 80°C



FE AKU – Akumulační nádrž s připojovacími přírubami DN100/PN6

Objem(l) A (mm) B (mm) C (mm) E (mm) øD1 (mm) øD2 (mm) D3 (mm) Váha(kg) Izolace (mm) DTZ-I (kWh/den)
500 1910 1565 270 40 600 700 G1/2 100







Odjímatelná izolace
vyrobená z lehké
PUR pěny Cella
PV 100 mm

2,45
750 1730 1345 300 55 790 990 G1/2 132 2,97
800 1830 1445 300 55 790 990 G1/2 137 3,12
900 1980 1595 300 55 790 990 G1/2 144 3,35
1000 2230 1845 300 55 790 990 G1/2 156 3,73
1200 2050 1635 340 65 950 1150 G3/4 192 4,23
1500 2450 2035 340 65 950 1150 G3/4 220 4,94
2000 2170 1695 400 70 1200 1400 G3/4 322 5,74
3000 2285 1875 330 80 1400 1600 G3/4 434 7,23
4000 2395 1930 385 110 1600 1800 G3/4 580 8,78
5000 2895 2430 385 110 1600 1800 G3/4 678 10,22

Váha – Akumalační nádrž s izolací, DTZ-I Denní teplotní ztráta izolované akumulační nádrže s teplotou vody 80°C



FE AKU ST – Akumulační nádrž s připojovacím šroubením G 6/4

Objem(l) A (mm) B (mm) C (mm) E (mm) øD1 (mm) øD2 (mm) D3 (mm) Váha(kg) Izolace (mm) DTZ-I (kWh/den)
500 1910 1565 270 40 600 700 G1/2 82







Odjímatelná izolace
vyrobená z lehké
PUR pěny Cella
PV 100 mm

2,45
750 1730 1345 300 55 790 990 G1/2 114 2,97
800 1830 1445 300 55 790 990 G1/2 119 3,12
900 1980 1595 300 55 790 990 G1/2 126 3,35
1000 2230 1845 300 55 790 990 G1/2 138 3,73
1200 2050 1635 340 65 950 1150 G3/4 174 4,23
1500 2450 2035 340 65 950 1150 G3/4 202 4,94
2000 2170 1695 400 70 1200 1400 G3/4 304 5,74
3000 2285 1875 330 80 1400 1600 G3/4 416 7,23
4000 2395 1930 385 110 1600 1800 G3/4 562 8,78
5000 2895 2430 385 110 1600 1800 G3/4 660 10,22

Váha – Akumalační nádrž s izolací, DTZ-I Denní teplotní ztráta izolované akumulační nádrže s teplotou vody 80°C
