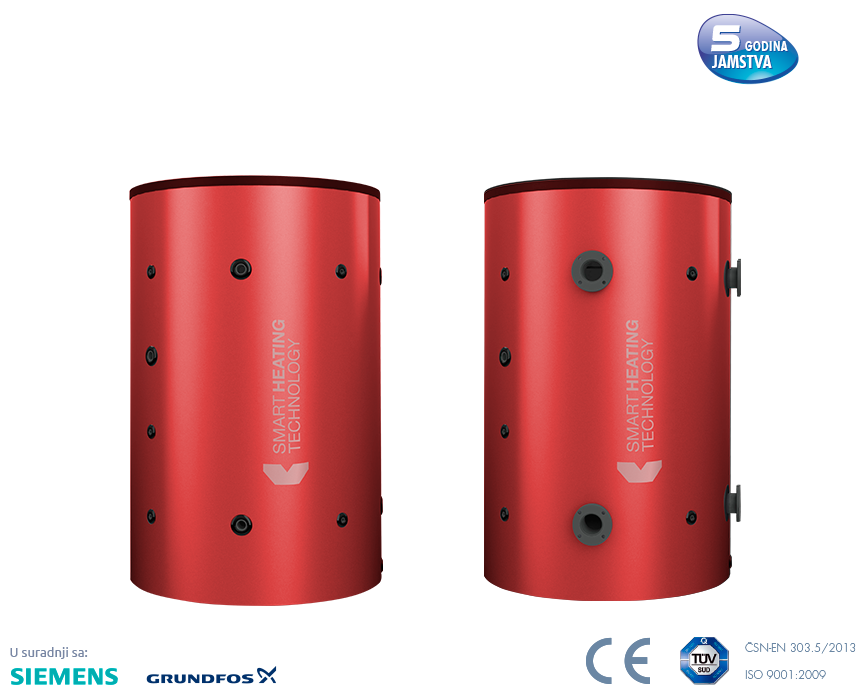

Akumulacijski spremnici
FE AKU, FE AKU ST





























 • Opcija čelika / nehrđajućeg čelika • Antikorozivna obrada slike • Varijacija debljine izolacije • Varijacija boje izolacije • Opcija prilagodbe dimenzija i specifikacija • Opcija elementa grijanja za zaštitu od smrzavanja



Tehničke karakteristike:



Sheme spremnika:

FE AKU:

Materijal
Vanjska zaštitna obrada
Unutrašnja zaštitna obrada
Max. radni tlak
Max. radna temperatura
Jamstvo



FE AKU ST:

Materijal
Vanjska zaštitna obrada
Unutrašnja zaštitna obrada
Max. radni tlak
Max. radna temperatura
Jamstvo





Čelik CSN 11 321
Antikorozivni premaz
bez tretmana
0,6 MPa (6 bara)
100 ° C
36 mjeseci





Čelik CSN 11 321
Antikorozivni premaz
bez tretmana
0,6 MPa (6 bara)
100 ° C
36 mjeseci



      FE-AKU-2000-S_DN100_schema

      FE-AKU-2000-S_G6-4inch_schema



FE AKU – Akumulacijski spremnik s priključnim prirubnicama DN80 / PN6

Volumen (l) A (mm) B (mm) C (mm) E (mm) øD1 (mm) øD2 (mm) D3 (mm) Težina (kg) Izolacija (mm) THL-I (kWh/dan)
500 1910 1565 270 40 600 700 G1/2 98







Odstranjiva
izolacija od
mekane PUR
pjene CELLA
PV 100 mm

2,45
750 1730 1345 300 55 790 990 G1/2 130 2,97
800 1830 1445 300 55 790 990 G1/2 135 3,12
900 1980 1595 300 55 790 990 G1/2 142 3,35
1000 2230 1845 300 55 790 990 G1/2 154 3,73
1200 2050 1635 340 65 950 1150 G3/4 190 4,23
1500 2450 2035 340 65 950 1150 G3/4 218 4,94
2000 2170 1695 400 70 1200 1400 G3/4 320 5,74
3000 2285 1875 330 80 1400 1600 G3/4 432 7,23
4000 2395 1930 385 110 1600 1800 G3/4 578 8,78
5000 2895 2430 385 110 1600 1800 G3/4 676 10,22

Težina – Tjelesna masa akumulacije bez izolacije, THL-I – Dnevni gubitak topline izoliranog akumulacijskog spremnika
s temperaturom vode od 80 ° C



FE AKU – Akumulacijski spremnik s priključnim prirubnicama DN100/PN6

Volumen (l) A (mm) B (mm) C (mm) E (mm) øD1 (mm) øD2 (mm) D3 (mm) Težina (kg) Izolacija (mm) THL-I (kWh/dan)
500 1910 1565 270 40 600 700 G1/2 100







Odstranjiva
izolacija od
mekane PUR
pjene CELLA
PV 100 mm

2,45
750 1730 1345 300 55 790 990 G1/2 132 2,97
800 1830 1445 300 55 790 990 G1/2 137 3,12
900 1980 1595 300 55 790 990 G1/2 144 3,35
1000 2230 1845 300 55 790 990 G1/2 156 3,73
1200 2050 1635 340 65 950 1150 G3/4 192 4,23
1500 2450 2035 340 65 950 1150 G3/4 220 4,94
2000 2170 1695 400 70 1200 1400 G3/4 322 5,74
3000 2285 1875 330 80 1400 1600 G3/4 434 7,23
4000 2395 1930 385 110 1600 1800 G3/4 580 8,78
5000 2895 2430 385 110 1600 1800 G3/4 678 10,22

Težina – Tjelesna masa akumulacije bez izolacije, THL-I – Dnevni gubitak topline izoliranog akumulacijskog spremnika
s temperaturom vode od 80 ° C



FE AKU ST – Accumulation tank with connecting threaded pipe G 6/4

Volumen (l) A (mm) B (mm) C (mm) E (mm) øD1 (mm) øD2 (mm) D3 (mm) Težina (kg) Izolacija (mm) THL-I (kWh/dan)
500 1910 1565 270 40 600 700 G1/2 82







Odstranjiva
izolacija od
mekane PUR
pjene CELLA
PV 100 mm



2,45
750 1730 1345 300 55 790 990 G1/2 114 2,97
800 1830 1445 300 55 790 990 G1/2 119 3,12
900 1980 1595 300 55 790 990 G1/2 126 3,35
1000 2230 1845 300 55 790 990 G1/2 138 3,73
1200 2050 1635 340 65 950 1150 G3/4 174 4,23
1500 2450 2035 340 65 950 1150 G3/4 202 4,94
2000 2170 1695 400 70 1200 1400 G3/4 304 5,74
3000 2285 1875 330 80 1400 1600 G3/4 416 7,23
4000 2395 1930 385 110 1600 1800 G3/4 562 8,78
5000 2895 2430 385 110 1600 1800 G3/4 660 10,22

Težina – Tjelesna masa akumulacije bez izolacije, THL-I – Dnevni gubitak topline izoliranog akumulacijskog spremnika
s temperaturom vode od 80 ° C
