Caldaie automatiche a biomasa
SMART 150 kW

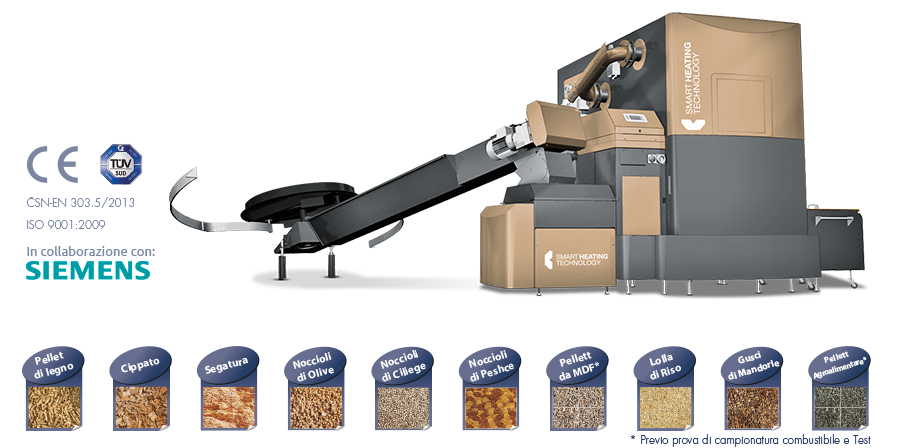

• Caldaie ecologiche completamente automatiche con eccellenti caratteristiche • Soluzioni tecniche flessibili • Possibilità utilizzo più combustibili • Funzionamento economico ed ecologico • 9 potenze disponibili • Efficienza 96% • Modulazione di uscita 30-100% • Sonda Lambda • Bruciatore ceramico • Bruciatore a piastra vibrante autopulente • Ridotta manutenzione • Regolazione Circuiti di riscaldamento • Soluzioni di installazione in cascata termica • Controllo tramite Cellulare • Controllo via Internet • Soluzioni trasportabili in container • Accessori speciali per caldaie







  rozcestnik-kotle-1













rozcestnik-kotle-2



Descrizioni:

1.   Valve Valvola stellare per la
      separazione canale di carico / silo
2.   Serbatoio del combustibile operativo
3.   Sensore di livello del combustibile
4.   Meccanismo di movimentazione delle pareti
5.   Coclea di alimentazione
6.   Ventilatore primario
7.   Ventilatori secondari
8.   Anello del bruciatore primario
9.   Piastra vibrante circolare
10. Anelli superiori/inferiori del bruciatore
11. Volta Refrattaria in ceramica
12. Unità di controllo Siemens
13. Copertura dell’unità di controllo con display
14. Accessori
     – Dispositivo d’accensione
     – Meccanismo di spegnimento d‘emergenza
     – Sensori di temperatura di sicurezza
15. Servo motore della valvola dello scambiatore
16. Scambiatore di calore con turbolatori
17. Cassetta ceneri camera di combustione
18. Cassetta ceneri dello scambiatore – opzionale
19. Scatola per prolungamento camino







20. Fusibili
21. Interruttore generale
22. Aperture per piccole manutenzioni
23. Aperture per grosse manutenzioni
24. Meccanismo piastra vibrante
25. Canale dell’aria primaria
26. Coclee della cenere
27. Isolamento inferiore
28. Isolamento inferiore dello scambiatore di alta temperatura
29. Estrattore – Cenere dello scambiatore – Opzionale
30. Turbolatori
31. Sonda Lamda
32. Doppio isolamento della caldaia
33. Motore di azionamento turbolatori



Caldaie SMART possibilità di utilizzo:

Edifici Condominiali
Edifici Multifunzionali
Centri Commerciali
Produzione Florovivaistica, Industrie, Capannoni
Agricoltura, Allevamenti, Ovicoltura, Itticoltura
 Hotel / Motels / Centri Benessere / Piscine / Aree Sportive
Edifici Municipali
• Scuole, Ospedali, Caserme
Quartieri Cittadini



Nuove caratteristiche progettuali:

  • Bruciatore ceramico





  • Bruciatore autopulente con piastra vibrante

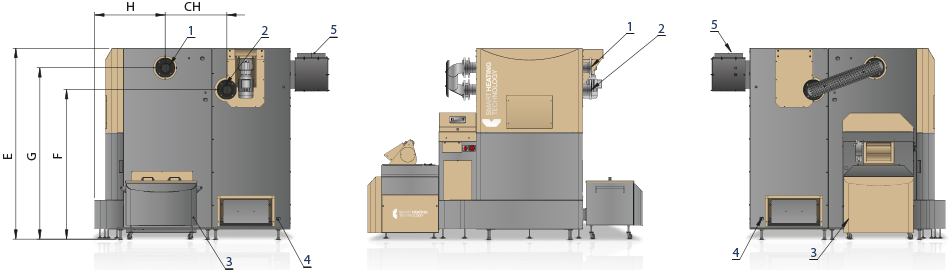

DIMENSIONI E PESI DEI MODELLI 150–250 kW



A B C D E F G H CH
2825 1750  2160 580 1820 1345 1570 715 600




PESI
Camera di combustione 150–250 kW  1 210 kg Peso totale
Scambiatore 150 kW  1 050 kg 2 260 kg

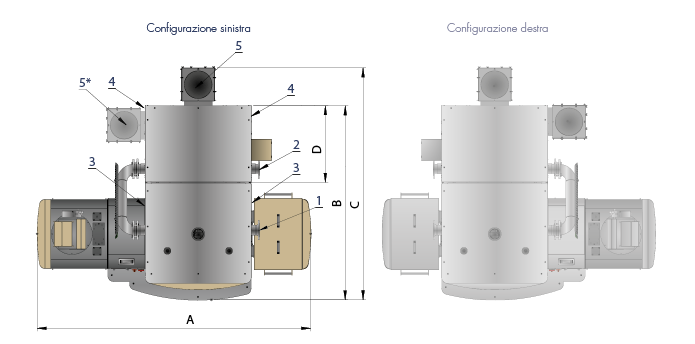

1. Uscita acqua DN80/PN6

2. Ingresso acqua DN80/PN6

3. Valvola acqua ¾ entrata/uscita camera di combustione

4. Valvola acqua ¾ entrata/uscita scambiatore di calore

5. Scarico fumi 220 mm

5* Opzione per spazi limitati







SPAZIO RICHIESTO PER L’ INSTALLAZIONE 150–500 kW



DATI DI FUNZIONAMENTO DELLE CALDAIE
Dati tecnici delle caldaia
Modello   150
Potenza utile nominale Pn kW 150
Potenza utile a carico parziale Pp kW 40
Rendimento di caldaia a Pn % >95
Classe della caldaia    5
Acqua
Contenuto d‘acqua l 380
Diametro degli attacchi idraulici DN 3
Perdita di carico della caldaia con salto di temperatura di 20°

mbar

65

Temperatura di caldaia °C  60–90°
Minima temperatura dell’acqua di ritorno °C 55
Massima pressione di funzionamento bar 3,5
Pressione di prova bar 6,5
Temperatura del focolare °C 900–1100
Pressione del focolare mbar  -0,04
Tiraggio del camino richiesto mbar  0,2
Necessità di tiraggio forzato
Temperatura gas scarico a Pn °C 96,6
Temperatura gas scarico Pp °C 63,1
Diametro del raccordo camino mm 220
Diametro della canna fumaria mm 250
Classificazione del combustibile in accordo alla norma EN 14961
Pellet di legno C1 Combustibile in prova D6, M10, A1,5, DU90,0
Cippato di legno – B1  P45, M30, A3.0
Installazione elettrica
Connessione elettrica   3+N+PE 50Hz 230/400V TN-C-S
Motore del trasportatore W 550
Motore dell‘alimentatore W 550
Motore del dispositivo di pulizia scambiatore W 550
Motore delle coclee di rimozione delle ceneri W 550
Ventilatore dell’aria primaria W 66
Ventilatore 1 dell’aria secondaria W 66
Ventilatore 2 dell’aria secondaria W 66
Estrattore gas combusti al camino W 300
Accensione elettrica W 1600
Valvola a farfalla W 6,5
Totale W  4304,5



    SMART 150
Caldaie a biomassa
SMART 150
Pellets di legno Cippato di legno
Nominale Minimo Nominale Minimo
Valori misurati
Potenza termica di targa kW 150 150 150 150
Temperatura gas scarico

°C

116,1

 72,4

 96,6

 63,1

Consumo di combustibile Kg/h 36,30 9,78  37,18 9,45
Temperatura acqua ingresso caldaia °C 60,2 67,1  60,3 62,4
Temperatura dell’acqua in uscita °C 80,5 85,2  78,8 79,2
Temperatura acqua raffreddamento °C 9,6 11,1  9,6 11,0
Portata acqua raffreddamento m3/h 6,733 2,033 7,080 1,950
Tiraggio in uscita caldaia Pa 125,0  35,0 125,0  35,0
Temperatura ambiente °C 24,0 26,3 24,2 22,6
Umidità relativa dell‘aria % 45,3 44,7 38,6 37,2
Pressione barometrica kPa 99,23 99,24 99,10 99,20
Analisi dei gas di combustione
Ossigeno O2 % 8,12 12,66 8,08 11,40
Anidride carbonica CO2 % 11,37  7,28 11,61  8,70
Ossido di carbonio CO ppm 46  175 100  146
Idrocarburi ad alto peso OGC ppm 4 2 3 5
Disossidi di azoto NOx ppm 81 47  83 55
Polveri mg/m3 28 17 52 41
O2 = 10%
Ossido di carbonio CO  mg/m3 49 289 106 209
Idrocarburi ad alto peso OGC  mg/m3 2 1 1 3
Disossidi di azoto NOx  mg/m3 143 126 144 130
Polveri  mg/m3 24  23  44 47
Valori supplementari di combustione (combustibili solidi)
Portata di massa dei gas kg/s 0,109 0,044 0,099 0,033
Volume di ossigeno stechiometrico m3/kg 0,957 0,957 0,832 0,832
Volume di aria stechiometrica m3/kg  4,559 4,556 3,963 3,960
Volume stechiometrico dei gas secchi

m3/kg

4,448

4,445

3,884

3,881

Moltiplicatore stechiometrico dell‘aria   1,61 2,48 1,61 2,16
Volume effettivo dei gas secchi m3/kg  7,436 11,573 6,474 8,622
Volume d’acqua nell’aria comburente m3/kg  0,102 0,177 0,076 0,089
Volume d’acqua nei prodotti di combustione m3/kg  0,956 1,032 0,922 0,935
Volume massimo di CO2 % 19,01 19,01 19,37 19,37
Valori calcolati – prospetto calori
Perdita di calore sensibile dei gas combusti (perdita al camino)

6,4

4,7

4,8

3,5

Perdita dei gas incombusti % 0,0 0,2 0,1 0,1
Perdita del prodotto incombusto % 0,1 0,1 0,3 0,3
Perdita per dispersione di calore nell‘ambiente % 0,8 1,1 0,8 2,1
Perdita totale 7,3 6,1 6,0 6,0
Rendimento – metodo indiretto 92,7 93,9 94,0 94,0
Calore in ingresso kW  167,0 45,0 158,9  40,4
Calore reso kW  159,2 43,0 152,0 38,4
Incertezza nella determinazione del calore reso % +/-  6,7 1,8 6,4 1,6
Rendimento – metodo diretto %  95,3 95,6 95,6 95,1
Potenza resa/Potenza targa % 106,1 28,7 101,3 25,6
