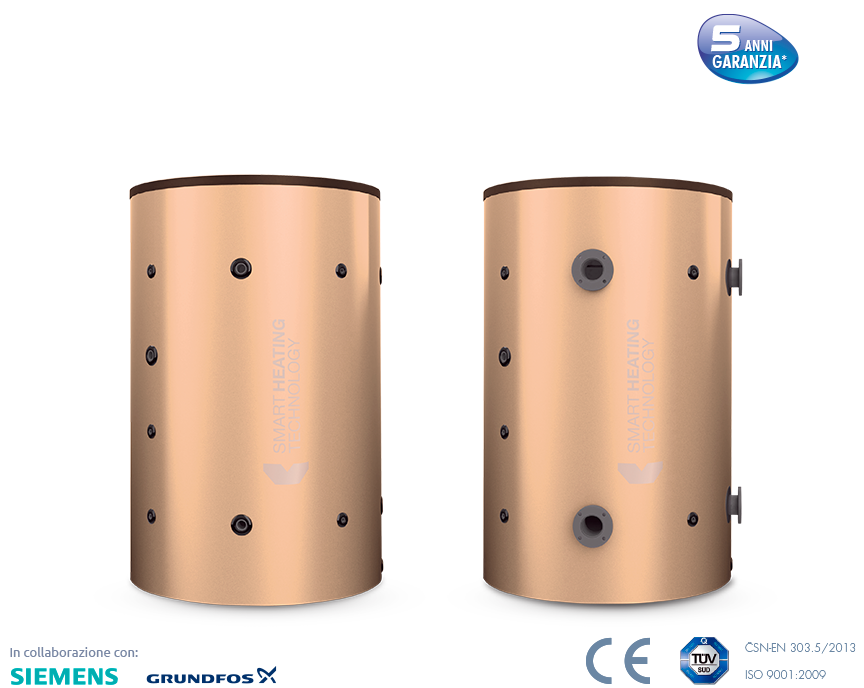

Serbatoi d’accumulo
FE AKU, FE AKU ST





























• Acciaio, opzionale acciaio inox • Trattamento di verniciatura anticorrosione • Variabilità dello spessore dell’isolamento • Variabilità del colore dell’isolamento • Opzione di dimensioni e specifiche del cliente • Opzione di elemento scaldante per protezione anti gelo



Specifiche tecniche:



Schemi Serbatoio:

FE AKU:

Materiale
Finitura protettiva esterna
Finitura protettiva interna
 Massima pressione operativa
 Massima temperatura operativa
Garanzia



FE AKU ST:

Materiale
Finitura protettiva esterna
Finitura protettiva interna
 Massima pressione operativa
 Massima temperatura operativa
Garanzia





Acciaio CSN 11 321
Verniciatura anticorrosione
Nessun trattamento
0,6 MPa (6 bar)
100 °C
36 Mesi





Acciaio CSN 11 321
Verniciatura anticorrosione
Nessun trattamento
0,6 MPa (6 bar)
100 °C
36 Mesi



      FE-AKU-2000-S_DN100_schema

      FE-AKU-2000-S_G6-4inch_schema



FE AKU – Serbatoio di accumulo con flange DN80 / PN6

Volume (l) A (mm) B (mm) C (mm) E (mm) øD1 (mm) øD2 (mm) D3 (mm) Peso (kg) Isolamento (mm) Perdita di
calore noc
isolamento
(kWh/día)
500 1910 1565 270 40 600 700 G1/2 98





Isolamento
rimovibile
formato da
schiuma
poliuretanica
soffice
PV 100 mm

2,45
750 1730 1345 300 55 790 990 G1/2 130 2,97
800 1830 1445 300 55 790 990 G1/2 135 3,12
900 1980 1595 300 55 790 990 G1/2 142 3,35
1000 2230 1845 300 55 790 990 G1/2 154 3,73
1200 2050 1635 340 65 950 1150 G3/4 190 4,23
1500 2450 2035 340 65 950 1150 G3/4 218 4,94
2000 2170 1695 400 70 1200 1400 G3/4 320 5,74
3000 2285 1875 330 80 1400 1600 G3/4 432 7,23
4000 2395 1930 385 110 1600 1800 G3/4 578 8,78
5000 2895 2430 385 110 1600 1800 G3/4 676 10,22

Peso – Peso dell’accumulo senza isolamento, THL-I – Perdita di calore del serbatoio d’accumulo isolato con temperatura dell’acqua 80 °C



FE AKU – Serbatoio di accumulo con flange DN100 / PN6

Volume (l) A (mm) B (mm) C (mm) E (mm) øD1 (mm) øD2 (mm) D3 (mm) Peso (kg) Isolamento (mm) Perdita di
calore noc
isolamento
(kWh/día)
500 1910 1565 270 40 600 700 G1/2 100







Isolamento
rimovibile
formato da
schiuma
poliuretanica
soffice
PV 100 mm

2,45
750 1730 1345 300 55 790 990 G1/2 132 2,97
800 1830 1445 300 55 790 990 G1/2 137 3,12
900 1980 1595 300 55 790 990 G1/2 144 3,35
1000 2230 1845 300 55 790 990 G1/2 156 3,73
1200 2050 1635 340 65 950 1150 G3/4 192 4,23
1500 2450 2035 340 65 950 1150 G3/4 220 4,94
2000 2170 1695 400 70 1200 1400 G3/4 322 5,74
3000 2285 1875 330 80 1400 1600 G3/4 434 7,23
4000 2395 1930 385 110 1600 1800 G3/4 580 8,78
5000 2895 2430 385 110 1600 1800 G3/4 678 10,22

Peso – Peso dell’accumulo senza isolamento, THL-I – Perdita di calore del serbatoio d’accumulo isolato con temperatura dell’acqua 80 °C



FE AKU ST – Serbatoio di accumulo noc raccordi G 6/4″

Volume (l) A (mm) B (mm) C (mm) E (mm) øD1 (mm) øD2 (mm) D3 (mm) Peso (kg) Isolamento (mm) Perdita di
calore noc
isolamento
(kWh/día)
500 1910 1565 270 40 600 700 G1/2 82





Isolamento
rimovibile
formato da
schiuma
poliuretanica
soffice
PV 100 mm

2,45
750 1730 1345 300 55 790 990 G1/2 114 2,97
800 1830 1445 300 55 790 990 G1/2 119 3,12
900 1980 1595 300 55 790 990 G1/2 126 3,35
1000 2230 1845 300 55 790 990 G1/2 138 3,73
1200 2050 1635 340 65 950 1150 G3/4 174 4,23
1500 2450 2035 340 65 950 1150 G3/4 202 4,94
2000 2170 1695 400 70 1200 1400 G3/4 304 5,74
3000 2285 1875 330 80 1400 1600 G3/4 416 7,23
4000 2395 1930 385 110 1600 1800 G3/4 562 8,78
5000 2895 2430 385 110 1600 1800 G3/4 660 10,22

Peso – Peso dell’accumulo senza isolamento, THL-I – Perdita di calore del serbatoio d’accumulo isolato con temperatura dell’acqua 80 °C
