Автоматические котлы
на биомассе
SMART 350 кВт


















• Полностью автоматические, экологические котлы с превосходными характеристиками • Гибкость технических решений • Возможность многократного использования топлива • Экономичная и экологическая эксплуатация
• 9 котлов в диапазоне •  КПД 96 % • Модуляция выходной мощности 30–100 % • Лямбда сенсор • Опция керамической горелки • Опция вибрационной плиты горелки • Низкие требования к техобслуживанию • Регулирование отопительных контуров • Каскадные монтажные решения • Контроль мобильным телефоном • Интернет-контроль • Мобильные контейнерные решения • Специальные аксессуары для котлов

  rozcestnik-kotle-1

rozcestnik-kotle-2



Описание:

1.   Сепарационный клапан между
      каналом и эксплуатационным

баком
2.   Эксплуатационный топливный бак
3.   Сенсор уровня топлива
4.   Механизм подвижного пола
5.   Шнек подачи
6.   Основной вентилятор
7.   Вторичные вентиляторы
8.   Кольцо основной горелки
9.   Решетчатый / Вибрационный
      механизм

10. Верхние / Нижние кольца горелки
11. Огнеупорная керамика
12. Блок управления Siemens
13. Крышка блока управления
      с дисплеем

14. Аксессуары
     – Пистолет-зажигалка
     – Механизм аварийного
        пожаротушения

     – Защитные сенсоры температуры
15. Сервоприводный клапан
      теплообменника

16. Теплообменник
      с турбулизаторами

17. Пепельница камеры горения
18. Пепельница теплообменника
      – Опция

19. Удлинитель дымохода

20. Предохранители
21. Главный выключатель
22. Малые служебные дверцы
23. Большие служебные дверцы
24. Решетчатый / Вибрационный
      механизм

25. Основной воздушный канал
26. Шнек для пепла
27. Нижняя изоляция
28. Нижняя огнеупорная изоляция
      теплообменника

29. Чистка пепла теплообменника
       – Опция

30. Турбулизаторы
31. Лямбда Сенсор
32. Двойная изоляция котла
33. Мотор-привод турбулизаторов

Применение котлов SMART:

Жилые дома
Многофункциональные здания
Торговые центры
 Производственные заводы, промышленные и складские помещения
Сельскохозяйственные предприятия, рыбоводные и садоводческие фермы
 Отели / Мотели / Оздоровительные центры / Бассейны / Спортивные центры
Муниципальные здания
Школы, Больницы, Полицейские и Военные комплексы
Городские кварталы



Новые элементы котла

  • Керамическая горелка

  • Вибрирующая плита горелки



ПАРАМЕТРЫ И ВЕС ОБОРУДОВАНИЯ 300–500 кВт

 smart-kw150-2

A B C D E F G H CH
2940 2020 2600 940 1995 1560 1790 750 655




ВЕС
Камера сгорания 300–500 кВт 1 550 кг
Общий вес

Теплообменник 350

1 600 кг
3 150 кг
     Левостороннее исполнение Правостороннее исполнение



1. Выход воды DN100/PN6

2. Подача воды DN100/PN6

3. Клапан подпитки и слива
    воды 3/4“ камеры сгорания

4. Клапан подпитки и слива
    воды 3/4“ теплообменника

5. Соединение дымохода cp. 300 мм

5* Опция для ограниченного
     пространства





 smart-kw150-3

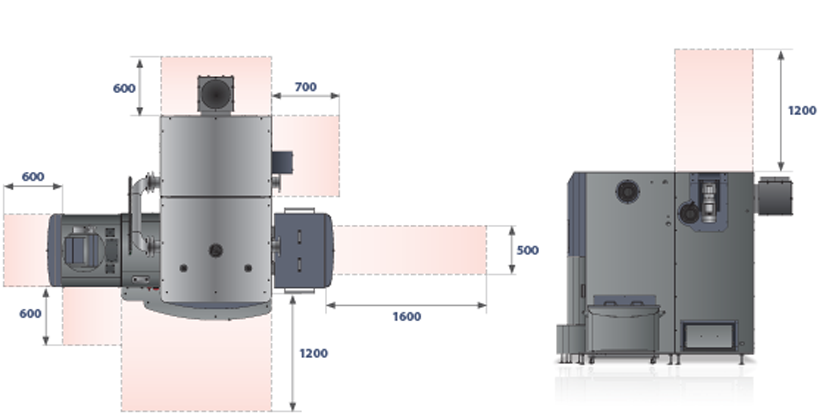

СЕРВИСНЫЕ ЗОНЫ ОБОРУДОВАНИЯ 300–500 кВт

 rozmerova_specifikace

ЭКСПЛУАТАЦИОННЫЕ ПОКАЗАТЕЛИ КОТЛОВ SMART
Технические данные котла
Модель   350
Номинальная мощность Пн  кВт 350
Частичная нагрузка (мощность) Пп  кВт 90
КПД котла при Пн  % >95
Класс котла   5
Вода
Объём жидкости в котле  л  740
Диаметр соединительного фланца  “  4
Диаметр соединительного фланца DN  100
Уменьшение гидравлического давления в отле при падении емпературы на 20°

мбар

 102

Температура в котле °C   60–90°
Минимальная температура обратки °C  55
Максимальное раб.давление бар 3,5
Испытательное давление бар 6,5
Температура в топке °C  900–1100
Давление в топке  мбар -0,04
Необходимая тяга в дымоходе  мбар 0,2
Необходимость в принудительной тяге   Да
Температура горения при Пн °C 99,3
Температура горения при Пм °C 62,1
Диаметр дымовой трубы мм 300
Диаметр дымохода мм 350

Классификация топлива в соответствиис нормами EN 14961

Древесные пеллеты – C1 Протестиро-ванное топливо D6, M10, A1,5, DU90,0
Древесная щепа – B1  P45, M30, A3.0
Электрооборудование
Электропитание   3+N+PE 50Hz 230/400V TN-C-S
Привод конвейера Вт 550
Шнек подачи Вт 550
Очистительное оборудование Вт 2 x 550
Оборудование для удаления золы Вт 550
Вентилятор подачи первичного воздуха Вт 66
Вентилятор вторичного воздуха 1 Вт 170
Вентилятор вторичного воздуха 2 Вт 170
Вытяжной вентилятор дымохода Вт 1100
Электрический запал Вт 1600
Разделительный шибер-клапан Вт 6,5
Всего Вт 4762,5
    SMART 350
АВТОМАТИЧЕСКИЕ КОТЛЫ НА БИОМАССЕ SMART 350 кВт

Древесные
пеллеты

Древесная
щепа

Номинальный Минимальный Номинальный Минимальный
Параметры
Номинальная теплопроизводительность кВт 350 350 350 350
Температура продуктов горения °C 93,8 63,1 99,3 62,9
Потребление топлива кг/час 78,90 18,50 86,90 20,80
Температура воды на входе °C 58,4 60,6 59,3 57,7
Температура воды на выходе °C 75,5 76,1 75,0 74,5
Температура охлаждающей воды °C 9,5 10,7 9,6 11,0
Потребление охлаждающей жидкости м3/час 17,272 4,492 19,438 4,428
Тяга за котлом Пa 151,0 25,0 150,0 25,0
Температура в помещении °C 26,0 23,0 27,0 24,0
Относительная влажность воздуха % 37,0 38,0 41,0 41,0
Барометрическое давление кПa 99,20 99,30 99,07 99,22
Анализ дымовых газов
Кислород O2 % 7,59 10,37 7,17 11,20
Углекислый газ CO2 % 11,46 9,61 12,15 8,88
Угарный газ CO ppm 82 133 101 173
Высшие углеводороды OGC ppm 6 5 3 6
Диоксиды азота Nox ppm 74 61 93 56
Пыль  мг/м3 30 30 45 54
O2 = 10%
Угарный газ CO  мг/м3 87 182 101 246
Высшие углеводороды OGC  мг/м3 3 3 2 4
Диоксиды азота Nox  мг/м3 124 129 153 128
Пыль  мг/м3 24  32 25 48
Дополнительные показатели горения (твердые виды топлива)
Массовый расход газов кг/сек 0,236 0,064 0,224 0,070
Стехиометрическая величина кислорода м3/кг 0,958 0,957 0,832 0,830
Стехиометрическая величина воздуха м3/кг 4,560 4,558 3,962 3,951
Стехиометрический объем сухих продуктов горения м3/кг 4,449 4,447 3,882 3,872
Стехиометрическое количество воздуха   1,56 1,99 1,51 2,19
Объем сухих продуктов горения, фактический м3/кг 7,388 8,843 6,191 8,481
Концентрация H2O в воздухе горения м3/кг 0,087 0,098 0,089 0,174
Концентрация H2O в продуктах горения м3/кг 0,942 0,953 0,935 0,953
Максимальный уровень CO2 % 19,01 19,01 19,40 19,40
Расчетные показатели отопления
Потери удельного тепла продуктов горения (дымоход) 4,7 3,3 4,7 3,3
Потери остаточного топлива % 0,0 0,1 0,0 0,1
Потери механического остатка топлива % 0,0 0,1 0,3 0,6
Тепловые потери в окружающую среду % 0,6 1,4 0,5 1,2
Общие потери 5,3 4,9 5,4 5,1
КПД – непрямой метод 94,7 95,1 94,6 95,0
Поступление тепла кВт 363,0 85,2 371,4 89,0
Тепловая мощность кВт 345,8 81,4 354,5 85,2
Отклонение показателя тепловой мощности % +/-  14,5 3,4 14,9 3,6
КПД – прямой метод % 95,3 95,5 95,4 95,7
Пропускная способность / Номинальная мощность % 98,8 23,3 101,6 24,7
