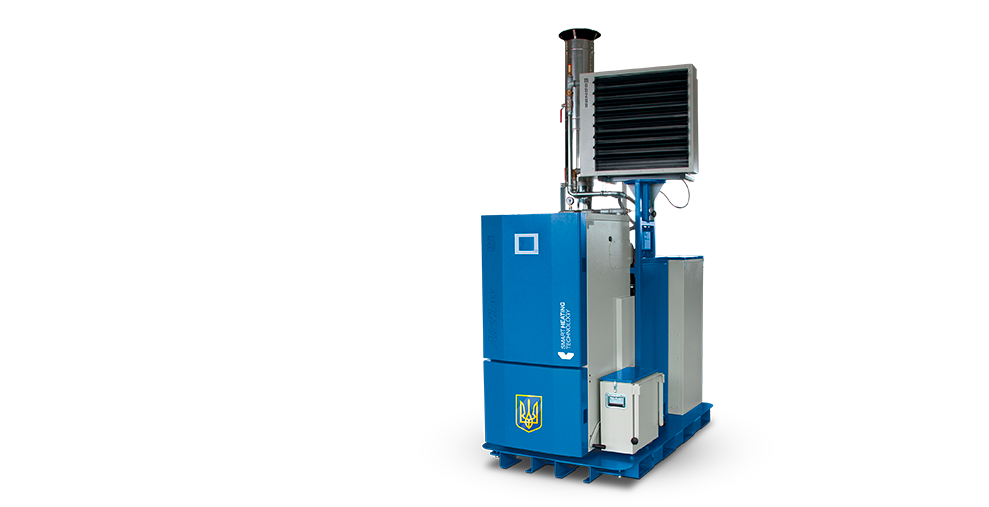

Блок воздушного потока Smart
















• Стальные опорные поддоны и покрывающая конструкция • Автоматический котел на древесных пеллетах с автоматической очисткой и золоудалением • КПД >90% • Модуляция выхода 30–100% • 400 л топливный бак • Электронный блок вентилятора горячего воздуха с диапазоном движения 0–270° • Полная поставка дымохода • Полная поставка гидравлики • Специальная визуализация операции • Контроль мобильным телефоном • Интернет-контроль

Описание поставки Блока воздушного потока Smart:

Компактный стальной опорный поддон для удобного управления и позиционирования
котел на древесных пеллетах Smart 30/50 кВт
250 кг топливное хранилище, включая топливный шнек
комплект 2 000 мм трехслойного дымохода
Вентилятор горячего воздуха с диапазоном движения 0–270 градусов
Циркуляционный насос
Сливной клапан
Контроль давления
Расширительный бак
Клапан сброса давления
Автоматический контроль вентиляции
Теплосчетчик – Опционально

Специальная визуализация операции:

displej2    displej4



Особенности Котла на древесных пеллетах  Smart 30/50 кВт:

Стальная конструкция с высокопрочным коаксиальным покрытием для длительного срока службы
Несколько вариантов заправки топливом: шнек, вакуум или ручная подача
Усовершенствованный блок управления для автоматической работы
Высокая эффективность – более 90%
Выходная модуляция от 30 до 100%, в зависимости от фактического спроса на тепловую энергию
Конструкция чугунной горелки со сменной внешней частью горелки
Автоматическое электрическое зажигание
Самоочищающийся вертикальный турбулентный теплообменник
Предохранительный термостат с автоматическим отключением
Автоматическое золоудаление, укомплектованное ящиком для золы
Удаленный контроль через Интернет или GSM
Встроенный вентилятор дымохода – Опционально



Требования к монтажному пространству:

  rozmerove_schema    servisni_zony
Размеры блока воздушного потока   Вес блока воздушного потока
1 900 x 1 130 x 2 885 мм   815 кг / 920 кг



Тепловые и технические параметры Ед.изм. Блок возд.потока 30 кВт Блок возд.потока 50 кВт
Номинальная выходная мощность кВт 29 49,5
Выходной диапазон кВт 8,6 – 29 14,6 – 49,5
Потребление топлива кг x часов-1 1,9 – 6,6 3,44 – 11,63
КПД (номинальная выходная мощность) % 90,9 90,4
Температура дымовых газов (номинальная мощность ) °C 94 – 148 110 – 153
Класс котла   5 5
Время горения минимальная/ номинальная мощность
(на основе 250 кг запаса топлива)
часов 147 – 42 80 – 24
Технические параметры
Вес кг 815 920
Содержание воды литров 140 190
Диаметр дымохода мм 150 160
Параметры (ширина x высота), исключая ящик для золы мм 1130 x 1900 1130 x 1900
Максимальное давление воды бар до 3 до 3
Требуемая сквозная тяга  мбар 0,1 – 0,2 0,1 – 0,3
Рекомендуемая рабочая температура нагрева воды °C 60 – 80 60 – 80
Самая низкая температура поступающей воды °C 55 55
Уровень звуковой мощности дБ 57 57
Выходная мощность 70/50 °C, 10 °C кВт 32,48 53,91
Диапазон циркуляции воздуха в открытом пространстве м 22,5 17,5
Средний уровень звукового давления дБ 64,5 67,2
Электрические параметры
Напряжение подключения   230 VAC ±10%, 50 Гц ± 2 Гц 230 VAC ±10%, 50 Гц ± 2 Гц
Максимальный электрический вход – зажигание В 1200 1200
Электрическая защита блока управления   IP54 IP54
Электрическая защита проводки котла   IP20 IP20
Топливо и его параметры
Диаметр древесных пеллетов мм 6,0 – 8,5 6,0 – 8,5
Теплотворная способность МДж/кг приблизительно 16 – 18 приблизительно 16 – 18
Содержание воды   до 10% до 10%
Содержание золы   до 1% (0,8 – 1,0%) до 1% (0,8 – 1,0%)
