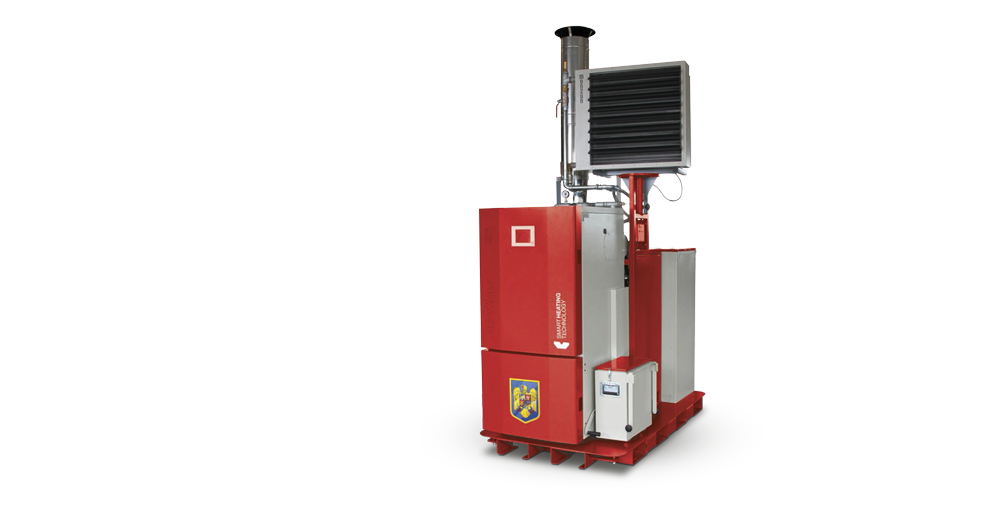

Unitate de circulație a aerului Smart
















• Palet de susținere din oțel și structură de acoperire • Cazan din lemn automat cu curățare automată și dezaburire • Eficiență>90% • Modularea ieșirii 30–100% • rezervor de combustibil de 400 l • Unitate de ventilașie cu aer cald controlat electronic cu interval 0–270° • Furnizare completă a coșului de fum • Furnizare hidraulică completă • Vizualizare specială a funcționării • Control de pe telefonul mobil • Control prin internet

Descrierea livrării unității de flux de aer Smart:

Palet compact din oțel pentru susținere pentru o poziționare și manipulare facilă
Cazan Smart pentru paleți de elemn 30/50 kW
250 kg depozit de combustibil, inclusiv arborele de combustibil
2 000 mm set de coșuri în 3 straturi
Unitate de ventilare cu aer cald cu o rază de mișcare între 0-270 grade
Pompă de circulație
Valva de scurgere
Control de presiune
Rezervor de expansiune
Valvă de eliberare a presiunii
Aerisire cu control automat
Contor de căldură – Opțional


Vizualizarea operațiunilor speciale:

displej2    displej4



Proiecțiile Cazanului pentru paleți de lemn Smart 30/50 kW:

Constructii din otel cu acoperirea coaxială pentru o durată lungă de viață
Opțiuni multiple de alimentare: șurub, vid sau alimentare manuală
Unitate de control avansată pentru operațiune automată
Eficiență ridicată – peste 90%
Modularea rezultatului între 30–100% în funcție de cererea actuală de căldură
Structura arzătorului de fontă cu posibilitatea schimbării suprafeței de arzător
Aprindere electrică automată
Auto-curățare, schimbător tubular de căldură vertical
Termostat de siguranță cu întrerupere automată
Coș de cenușă cu de-calcinare automată c/w
Monitorizare de la distanță prin Internet or GSM
Ventilator de evacuare integral – Opțional



Cerințe pentru spațiul de instalare:

  rozmerove_schema    servisni_zony
Dimensiunile unității de flux de aer   Greutatea unității de flux de aer
1 900 x 1 130 x 2 885 mm   815 kg / 920 kg



Parametri termici și tehnici Unitatea Fluxul de aer 30 kW Fluxul de aer 50 kW
Putere nominală kW 29 49,5
Intervalul de ieșire kW 8,6 – 29 14,6 – 49,5
Consumul de combustibil kg x ore-1 1,9 – 6,6 3,44 – 11,63
Eficiență (intervalul de ieșire) % 90,9 90,4
Rezistența nominală la temperatura gazelor arse °C 94 – 148 110 – 153
Clasa cazanului   5 5
Timp de ardere min / ieșire nominală
(bazat pe stocarea de combustibil a 250 kg)
ore 147 – 42 80 – 24
Parametrii tehnici ai produselor
Greutatea kg 815 920
Conținutul de apă litri 140 190
Diametrul canalului de evacuare mm 150 160
Dimensiuni (lățimeaxadâncime) excluzând cutia cu cenușă mm 1130 x 1900 1130 x 1900
Presiunea maximă a apei bar Până la 3 Până la 3
Tragerea de fum cerută  mbar 0,1 – 0,2 0,1 – 0,3
Temperatura recomandată de operare pentru încălzirea apei °C 60 – 80 60 – 80
Temperatura minimă a apei de intrare °C 55 55
Nivelul de putere acustică dB 57 57
Puterea de ieșire 70/50 °C, 10 °C kW 32,48 53,91
Sfera de circulație a aerului în spațiu deschis m 22,5 17,5
Nivelul mediu al presiunii acustice dB 64,5 67,2
Parametrii electrici ai produselor
Tensiunea de conectare   230 VAC ±10%, 50 Hz ± 2 Hz 230 VAC ±10%, 50 Hz ± 2 Hz
Injecția maximă electrică – aprindere V 1200 1200
Protecția electrică a unității de control   IP54 IP54
Protecția electrică a instalației cazanului   IP20 IP20
Combustibilul și parametrii lui
Diametrul paleților de lemn mm 6,0 – 8,5 6,0 – 8,5
Valoarea calorică MJ/kg approximately 16 – 18 approximately 16 – 18
Conținutul de apă   Până la 10% Până la 10%
Conținutul de cenusă   Până la 1% (0,8 – 1,0%) Până la 1% (0,8 – 1,0%)
