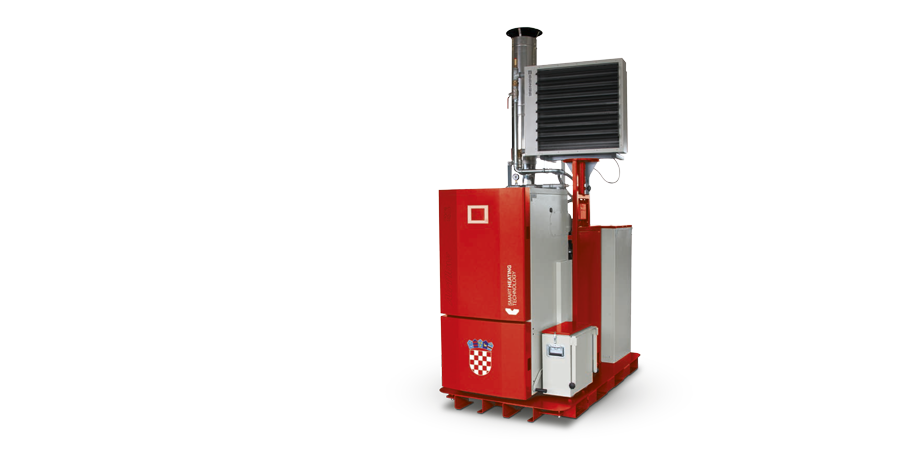

Uređaj za protok zraka
















• Čelična nosiva paleta i pokrivajuća konstrukcija • Automatski kotao za drvene pelete s automatskim čišćenjem i uklanjanjem pepela • Učinkovitost> 90% • Izlazna modulacija 30-100% • Kanta za gorivo od 400 l • Elektronički upravljani ventilator vrućeg zraka s pokretom od 0-270 ° • Isporuka kompletnog dimnjaka• Kompletna hidraulička opskrba • Prikaz operacije • Kontrola putem mobilnog telefona • Internetska kontrola

Opis isporuke Smart uređaja za protok zraka:

Kompaktna nosiva čelična paleta za jednostavno rukovanje i pozicioniranje
Smart kotao od 20-30 kW na drveni pelet
Spremnik goriva od 250 kg, uključujući svrdlo za gorivo
2 000 mm dimni set od 3 sloja
Ventilator s toplim zrakom s rasponom kretanja od 0 do 270 stupnjeva
Cirkulacijska pumpa
Odvodni ventil
Kontrola tlaka
Ekspanzijska posuda
Ventil za otpuštanje tlaka
Automatski kontrolni ventil
Mjerač topline – izborno


Prikaz operacija:

displej2    displej4



Karakteristike Smart kotla 30/50 Kw na drveni pelet:

Čelična konstrukcija sa zaštitinim premazom za dugi vijek trajanja
Mogućnost višestrukog goriva: bušilica, vakuum ili ručna opskrba
Napredna upravljačka jedinica za automatsko upravljanje
Visoka učinkovitost – više od 90%
Izlazna modulacija 30-100%, ovisno o stvarnoj potrebi za toplinom
Konstrukcija plamenika od lijevanog željeza s izmjenjivom površinom plamenika
Automatsko elektronsko paljenje
Vertikalni izmjenjivač topline koji se sam čisti
Sigurnosni termostat s automatskim isključenjem
Automatsko uklanjanje pepela u kutiju na kotačiće
Daljinsko nadgledanje i upravljanje putem Interneta ili GSM
Integrirani ventilator dimnjaka – Izborno



Uvjeti za instalaciju::

  rozmerove_schema    servisni_zony
Dimenzije uređaja za protok zraka   Težina jedinice protoka
1 900 x 1 130 x 2 885 mm   815 kg / 920 kg



Termalni i tehnički parametri Mjerna jedinica Protok zraka 30 kW Protok zraka 50 kW
Nominalna snaga kW 29 49,5
Izlazni opseg kW 8,6 – 29 14,6 – 49,5
Potrošnja goriva kg x hrs-1 1,9 – 6,6 3,44 – 11,63
Efikasnost (nominalna snaga) % 90,9 90,4
Temperatura dimnih plinova
(nominalna snaga)
°C 94 – 148 110 – 153
Klasa kotla   5 5
Vrijeme sagorijevanja min/nominalna snaga
(na osnovi spremnika goriva od 250 kg)
sati 147 – 42 80 – 24
Tehnički parametri proizvoda
Težina kg 815 920
Sadržaj vode litara 140 190
Promjer dimnjaka mm 150 160
Dimenzije (širinaxdubina) bez kutije za pepeo mm 1130 x 1900 1130 x 1900
Maksimalan pritisak vode bar up to 3 up to 3
Potreban protok zraka u dimnjaku mbar 0,1 – 0,2 0,1 – 0,3
Preporučena radna temperatura vode za grijanje °C 60 – 80 60 – 80
Najniža temperatura dolazne vode °C 55 55
Razina buke dB 57 57
Izlazna snaga 70/50 °C, 10 °C kW 32,48 53,91
Opseg cirkulacije zraka na otvorenom prostoru m 22,5 17,5
Srednja razina zvučnog pritiska dB 64,5 67,2
Električni parametri proizvoda
Napon priključka   230 VAC ±10%, 50 Hz ± 2 Hz 230 VAC ±10%, 50 Hz ± 2 Hz
Maksimalni električni ulaz – paljenje V 1200 1200
Električna zaštita upravljačke jedinice   IP54 IP54
Električna zaštita kablova kotla   IP20 IP20
Gorivo i njezini parametri
Promjer drvenih peleta mm 6,0 – 8,5 6,0 – 8,5
Kalorijska vrijednost MJ/kg approximately 16 – 18 approximately 16 – 18
Sadržaj vode   Up to 10% Up to 10%
Sadržaj pepela   Up to 1% (0,8 – 1,0%) Up to 1% (0,8 – 1,0%)



Fotogalerija:
